QuartZ

Accélérez vos inspections ultrasoniques complexes

QuartZ est la réponse aux inspections complexes et à grande vitesse et est conçu de manière optimale pour les marchés du pétrole et du gaz, de la fabrication et du transport. QuartZ offre un excellent équilibre entre vitesse, puissance et flexibilité pour les environnements et les applications d'inspection les plus complexes.

QuartZ est idéal pour inspecter les tubes, les tuyaux, les plaques ou les pièces forgées, les matériaux composites ainsi que les roues, les rails et les essieux de train. Associé à la puissance légendaire du logiciel UltraVision et à la flexibilité du kit de développement logiciel (SDK), QuartZ est le choix idéal pour créer des solutions d'inspection personnalisées.

Détails

Répondez à vos besoins spécifiques, aujourd'hui et pour l'avenir

UltraVision 3® contrôlée : Exploitez toute la puissance de QuartZ. Offrant un environnement de travail en 3D, UltraVision permet de réaliser l'ensemble du processus d'inspection au sein du même logiciel, de la conception de l'inspection à l'analyse avancée et à la création de rapports.

Évolutif : Jusqu'à 10 unités QuartZ en parallèle contrôlées par la même UltraVision. Presque aucune configuration d'inspection n'est trop grande

Intégration facile : Plusieurs unités QuartZ peuvent être synchronisées par une simple configuration de câbles. Pour passer d'une configuration de table à une configuration en rack de 480 millimètres (19 pouces), il suffit d'ajouter les supports de montage fournis.

Conçu pour les environnements difficiles : QuartZ peut être installé à proximité des sondes, ce qui réduit la longueur des câbles. Aucune climatisation n'est nécessaire, ce qui réduit la complexité du projet et les coûts d'installation.

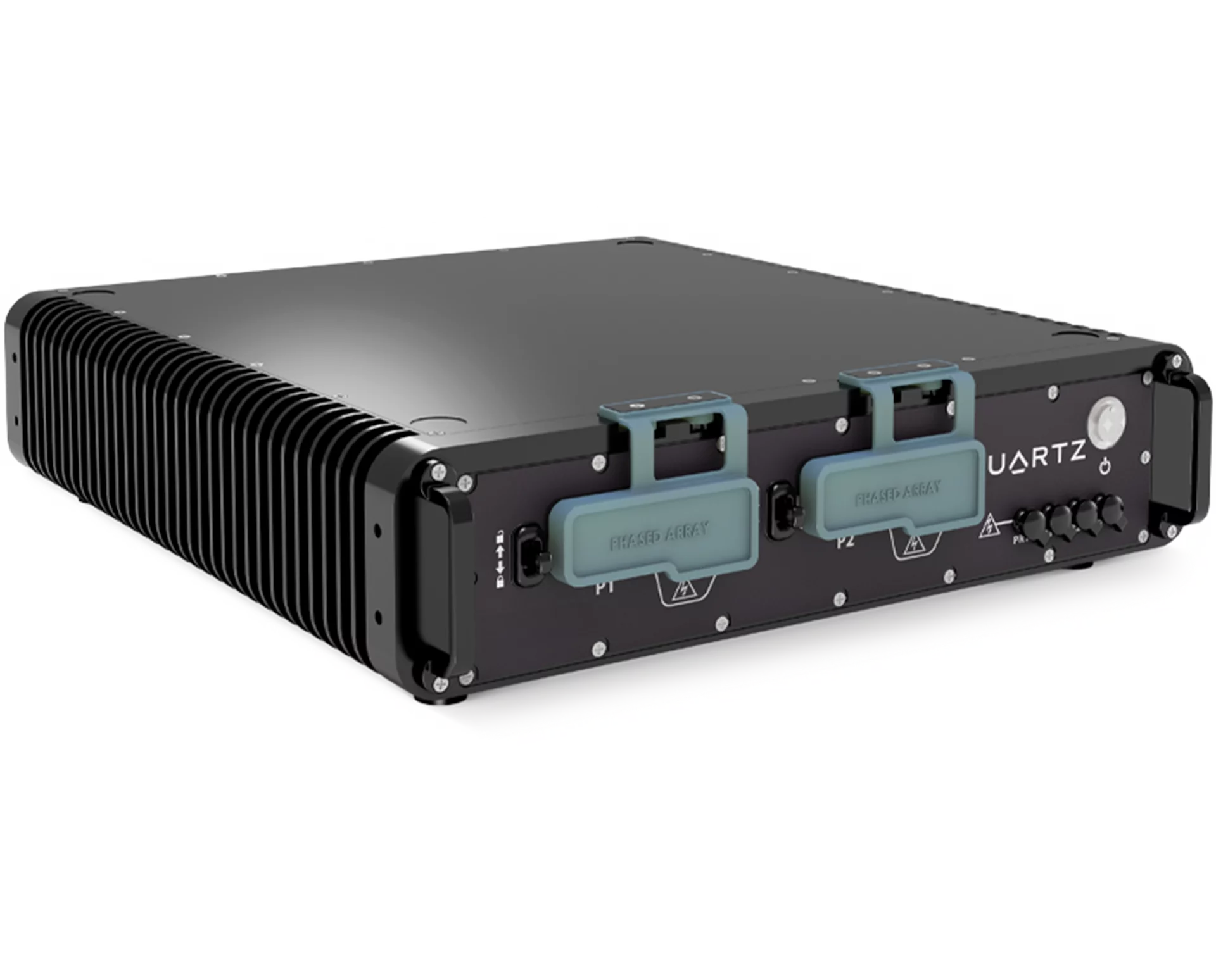

Zetec Quartz Industrial PAUT instrument

Augmentez la productivité de l’inspection

Capacité de déclenchement parallèle: QuartZ prend en charge les configurations 32:128 ou 2×16:64 pour deux ouvertures simultanées sur une ou deux sondes.

Répartiteur de sondes intégré: Connectez deux sondes à réseaux phasés sans accessoires supplémentaires.

Canaux à réseau phasé de haute puissance: QuartZ intègre un véritable pulseur de 100 V pour les canaux à réseaux phasés, idéal pour l'inspection de matériaux très épais ou difficiles à pénétrer.

Deux puissants canaux UT conventionnels: Une configuration d'inspection complète avec deux sondes PA et deux sondes UT ne nécessite qu'un seul instrument.

Débit de données élevé: Le QuartZ peut fournir jusqu'à 30 Mo/s de débit de données, ce qui fait toute la différence pour les applications exigeantes.

Détection automatique des sondes: Lors de l'utilisation de sondes Zetec, QuartZ détecte automatiquement la ou les sondes et la connexion pour s'assurer que vous utilisez la bonne sonde tout en simplifiant la traçabilité dans le processus de rapport.

Prise en charge du retournement temporel : Inspectez diverses surfaces de matériaux composites dont la géométrie change sans avoir à suivre une mécanique de surface complexe ou à connaître la forme exacte de la pièce.

Industries

Fabrication

La fabrication de métaux nécessite de fournir des pièces de haute qualité pour une très large gamme d'applications. La minimisation des temps de cycle est essentielle pour l'optimisation des taux de production. QuartZ offre les outils et l'évolutivité nécessaires pour répondre à la plupart des applications.

Tubes, tuyaux et plaques

QuartZ permet de créer la bonne solution pour l'inspection de tubes et tuyaux, de plaques ou de pièces forgées. Les applications en ligne et hors ligne sont idéales pour QuartZ, permettant de créer facilement une configuration d'inspection complexe si nécessaire.

Zetec QuartZ manufacturing and tube UT inspection
Zetec QuartZ Train wheels, axles, and rails UT inspection

Aérospatiale

L'utilisation croissante de pièces composites à géométrie complexe et variable représente un défi d'inspection. Le retournement temporel est une technique adaptative en temps réel qui ne nécessite pas la connaissance des profils détaillés des composants. QuartZ et le retournement temporel simplifient le processus d'inspection des pièces composites complexes pour des inspections PAUT rapides et fiables, sans qu'il soit nécessaire de recourir à des mécanismes complexes de suivi de surface ou de connaître la forme exacte de la pièce.

Transport

L'industrie du transport est particulièrement concernée par la sécurité. Les roues, les essieux et les rails des trains doivent être inspectés lors de la fabrication et à intervalles réguliers. QuartZ fournit les outils nécessaires pour concevoir les bonnes solutions.

Spécifications

INSTRUMENT

Dimensions (W × H × D)

490 × 420 × 90mm (19.3 × 16.5 × 3.5 in)

Weight

8.34 Kg (18 lb)

Air intake

No

Voltage

120 VAC or 240 VAC

Frequency

50 Hz or 60 Hz

Maximum power

75 VA

PHASED ARRAY

Phased Array channels

32:128 PR

PA firing modes

Up to 32 consecutive elements. Up to two apertures of 16 consecutive elements

Phased Array connector

2 x ZPAC connector (custom ZIF with latch). Allows connecting 2 probes without splitter. Automatic probe recognitions (with Zetec probes).

UT channels

2 channels (in Pulse/Echo or Pitch/Catch configurations

PULSER

Pulse width

25 ns to 500 ns

Pulse amplitude PA (at 50Ω)

35 V to 100 V

Pulse amplitude UT (at 50Ω)

50 V to 200 V

DATA ACQUISITION

A-scan length

Up to 16,384 points

Maximum number of focal laws

1024

Real-time averaging

1, 2, 4, 8, and 16

Compression

1, 2, 4, 8, and 16

PRF

Up to 20 kHz

Parallel firing

2 beams

Maximum number of samples

16384

Measurement gates

4 gates + 1 synchronization gate

Data throughput

Up to 30 MB/s

Maximum data file

20 GB

Digitizing frequency

25 MHz, 50 MHz or 100 MHz

Bandwidth (at -3 dB)

500 kHz to 18 MHz

Summed data amplitude resolution

16 bits

Filters

Analog / Digital band-pass, high-pass and low-pass

Gain setting range PA

70 dB (analog) + 30 dB (digital)

Gain setting range UT

70 dB (analog) + 24 dB (digital)

CONNECTIVITY

Data interfaces

Ethernet 1000 Base-T

Encoder

2 axes (quadrature, clock direction)
