Le FlexTrack est un scanner XY automatisé polyvalent sur un rail flexible qui peut être configuré pour de nombreuses applications d'inspection de structures aérospatiales, tant en production qu'en maintenance.
Détails
XY Automatisé polyvalent

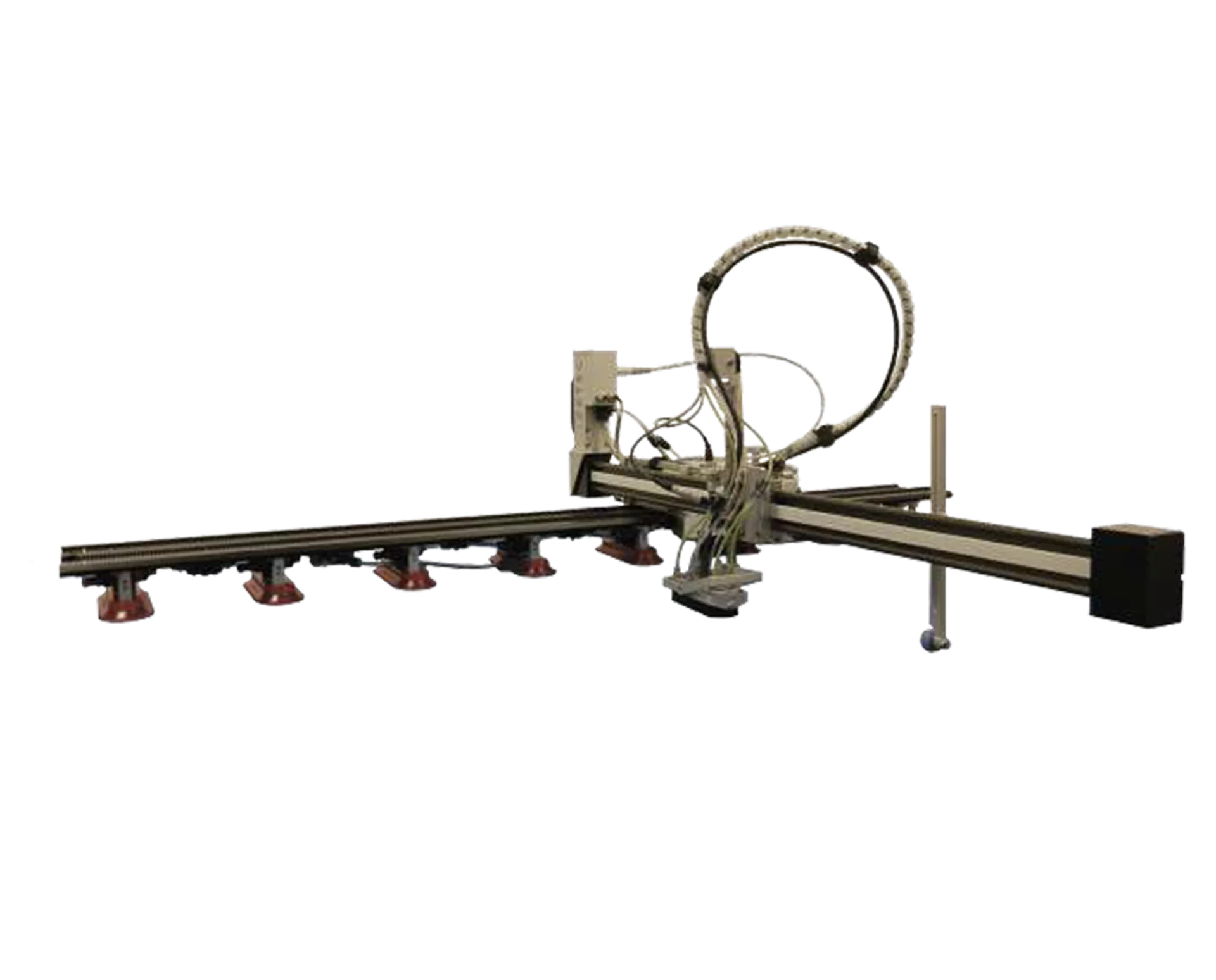

Le scanner FlexTrack est constitué d'un moteur installé sur un module qui se déplace le long d'une piste flexible. Il permet un balayage en trame dans les deux sens, le bras étant l'axe de balayage et la piste l'axe d'indexation, et vice versa.
La sonde est installée sur une suspension et peut être orientée parallèlement ou perpendiculairement au bras. Le bras peut être retiré du module de déplacement de la piste pour le transport, le stockage et l'installation de composants.
Le scanner est disponible avec une ou deux pistes flexibles. Les pistes peuvent être reliées entre elles pour créer une piste infinie pendant le balayage ; lorsque le scanner se trouve sur la piste suivante, la première peut être déconnectée et placée devant le scanner. Les pistes sont équipées de ventouses, ce qui permet de les poser sur une surface composite, par exemple. Chaque ventouse dispose d'un système Venturi indépendant, de sorte que si une ou quelques ventouses n'ont pas une étanchéité totale, cela n'affectera pas les autres ventouses.
Téléchargez notre eBook "Automatisation de l'inspection aérospatial"
Avantages
Automatisé
- Actionneur motorisé à commande de 609 mm (24-in) de course se déplaçant sur un rail flexible
Hautement flexible
- Orientation parallèle ou perpendiculaire de la sonde
- Deux pistes flexibles incluses (peuvent être reliées entre elles pour créer une piste infinie pendant le balayage)
Conception optimale
- Démontage facile du bras (déplacement du module de piste, stockage, installation sur les composants)
- Huit ventouses indépendantes par piste et suffisamment solides pour supporter la position en porte-à-faux du scanner
Spécifications
100 mm/s (4 in/s)
25 mm/s (1 in/s)
810 mm (32 in)
610 mm (24 in)
180 mm (7.2 in)
Polyurethane (PU40)
59 mm x 154 mm (2.32 in X 6.06 in)
1370 mm (54 in)
145 mm (5.7 in)
1039 mm (40.9 in)
13.7 mm (45 ft)
13.7 mm (45 ft)
5.5 bar (80 psi)
2540 mm (100 in)
2A
4.67 kg (10.3 lbs)
5.49 kg (12.1 lbs)
8.12 kg (17.9 lbs)
2.58 kg (5.7 lbs)
