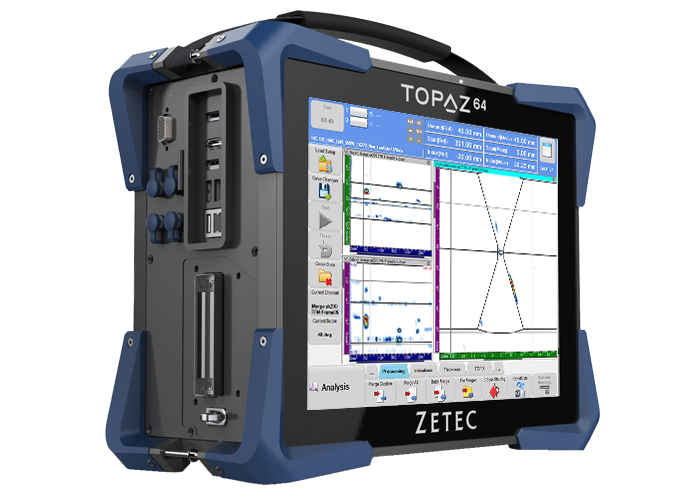

TOPAZ64

Instrument de contrôle ultrasons portable intelligent avec des capacités totales de méthode de focalisation

Voici le TOPAZ64, un appareil portable de contrôle par ultrasons à réseau phasé (PAUT) de 32 ou 64 canaux, qui permet des inspections plus rapides et plus fiables. Il combine intelligemment la puissance de 32 ou 64 canaux actifs pour les applications PAUT avec les capacités les plus avancées de capture de matrice complète (FMC), de focalisation totale (TFM) et de PWI (Plane Wave Imaging).

Détails

Avantages

  • Réseau phasé jusqu'à 64/128PR avec 2 canaux UT à 200V
  • Excitation électronique FMC ou PWI avec jusqu'à 64 éléments
  • TFM haute résolution en temps réel
  • PAUT conforme au code de 32 ou 64 canaux
  • Diffraction du temps de vol (TOFD)
  • Données FMC brutes enregistrées en mode codé
  • Écran multitouche haute résolution de 30 millimètres (12 pouces)
  • PRF maximale de < 40 kHz

Applications

  • Code compliant inspections on thick welds
  • Corrosion mapping
  • Composite inspections
  • Complex component inspections
  • Inspections conformes au code sur les soudures épaisses
  • Cartographie de la corrosion
  • Inspections de composites
  • Inspections de composants complexes

Intelligence de l’inspection

  • Plus de puissance d'UT, TOPAZ64 offre une configuration UT à réseau phasé 64/128PR avec deux canaux UT conventionnels séparés à 200V.
  • Configurations multigroupes pour des inspections conformes aux codes avec plusieurs techniques, notamment l'imagerie par ondes planes (PWI), TFM, réseau phasé et TOFD, en même temps.
  • Haute résolution TFM offrant 65 000 points par image, jusqu'à 110 Hz.
  • Nouvelles impulsions bipolaires (150 Vpp) fournissant plus d'énergie pour pénétrer dans les composants à forte épaisseur.
  • Économisez temps et argent en sauvegardant les données brutes A-Scan pour la conformité des enregistrements ou le post-traitement TFM, sans avoir à rescanner.
  • Idéal pour les environnements difficiles, grâce notamment à un boîtier robuste et léger, sans prise d'air.
Topaz64
UltraVision Touch PAUT Software

Propulsé par le logiciel UltraVision

Le TOPAZ64 inclut ce puissant logiciel dans ses équipements. Profitez d'une plateforme logicielle unique pour toute la famille des produits Zetec UT, ce qui vous permet de gagner un temps précieux de formation et d'atteindre de nouveaux niveaux de synergie entre les systèmes. Bénéficiez de fonctions puissantes, notamment

  • Calculateur de loi focale avancé intégré avec retour visuel.
  • Outils de mesure et de fusion volumétrique intégrés
  • Aide interactive intégrée à l'instrument
  • TFM haute résolution en temps réel
  • TFM post-traité à partir de balayages A élémentaires enregistrés
  • Réseaux matriciels 2D en configuration écho pulsé, pitch & catch ou multi-sondes
  • Capacités de contrôle à distance (TFM)

Des fonctions intelligentes pour un avantage en

Bénéficiez d’une plus grande puissance d’UT
Unité portable entièrement intégrée, avec une configuration de réseau phasé de 32:128PR à 64:128PR et deux canaux UT conventionnels séparés à 200V. et deux canaux UT conventionnels séparés à 200V. Une plateforme unique pour une mise à jour facile.

Une résolution plus élevée pour de meilleures performances
La résolution TFM en direct offre 65 000 points par image, jusqu'à 110 Hz générant 1 million de points par image.

Inspection complète en une seule fois
Grâce à sa capacité multimode, TOPAZ64 peut prendre en charge PA+TFM+TOFD en même temps, ainsi que TFM+TFM sur des sondes identiques ou différentes.

Topaz64
Topaz64

Amélioration de la probabilité de détection
Les nouvelles impulsions bipolaires fournissent plus d'énergie pour pénétrer à travers les composants épais, offrant la fréquence d'acquisition la plus élevée de la gamme de produits Zetec.

Conçus pour les environnements exigeants
Boîtier robuste et léger, sans prise d'air.

Facile à utiliser
L'écran multi-touche haute résolution de 30 millimètres (12 pouces) peut être utilisé avec des gants et offre une qualité d'image inégalée.

Contenu exclusif

Exclusif

Exclusif

Spécifications

INSTRUMENT

Taille (H × L × P)

343 × 278 × 158 mm (13.5 × 10.9 × 6.2 in)

Poids (batterie incluse)

9.1kg (20.0 lb)

Écran tactile multipoint

307 mm (12.1 in), 1024 x 768 pixels

Entrée d’air

Non

Fonctionnement de la batterie

Oui

Disque dur embarqué

256 Go SSD

Étalonnage d’instrument

Conforme à la norme ISO 18563-1 / EN 12668-1

ENVIRONNEMENT

Classement IP

Conçu pour IP66

Plage de températures d’opération

-10°C to 45°C (14°F to 113°F)

Températures d’entreposage

-40°C to 70°C (-40°F to 158°F)

Humidité relative

80% non-condensing

CONNECTIVITÉ

Connecteur multi-éléments

ZPAC

Sortie vidéo

HDMI

Interface de données

Ethernet 1000 Base-T, 1 x USB 3.0; 3 x USB 2.0

MULTIÉLÉMENT

Canaux multi-éléments

32/128PR, 64/64PR ou 64/128PR

Canaux à ultrasons

Réflexion ou émission-réception séparées

Résolution d’amplitude

16 bits

Portes pour prise de mesure

4 + 1 porte de synchronisation (pointe, croisement, croisement automatique)

Fréquence de récurrence (PRF) maximale

< 40 kHz

Compression de données

1, 2, 4, 8, 16

Tension appliquée maximale (50 ohms)

150 Vpp PA UT (Bipolaire) /75 V (Unipolaire) / 200 V UT

Bande passante (-3 dB)

de 0,5 à 18 MHz multi-éléments, de 0,5 à 25 MHz à ultrasons

Rectification

Numérique

Filtrage

Analogue / Numérique (RIF)

Lissage

Numérique

Autocontrôle

Oui

Détection de sonde automatique

Oui (avec l’identificateur électronique de sonde Zetec)

Nombre de lois focales

1 024 avec un nombre de groupes illimité

Taille des images de mesure TFM

Jusqu’à 1 MM de points

Cadence des images TFM

Jusqu’à 110 hz (65 000 points de résolution)

Nombre maximal d’échantillons

16 384

Taille maximale du fichier de données

2 Go, Illimité pour les données brutes A-Scan

Interface de l’encodeur

3 de type quadrature
