L’intégrité des pipelines dépend de l’intégrité de son équipement d’inspection. Les solutions éprouvées d’Eddyfi Technologies offrent des données précises, fiables et reproductibles en temps réel. L’inspection des pipelines en service permet de gagner du temps et de réaliser des économies, garantit l’environnement et la sécurité des personnes et approuve les performances fiables à long terme de l’infrastructure de canalisation.
Détails de l'application

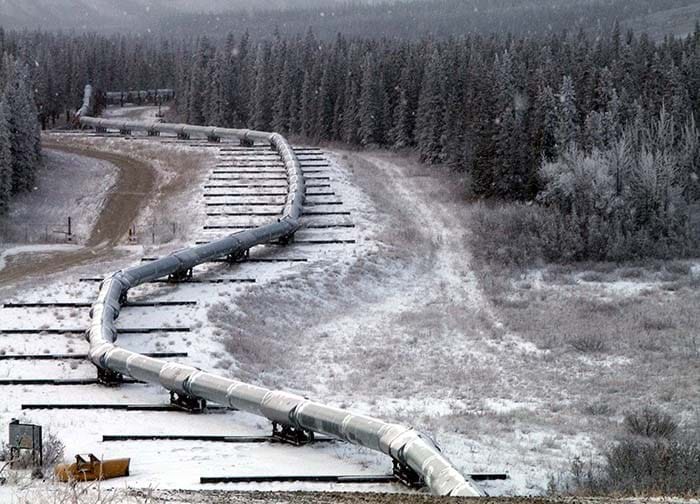

Les pipelines sont utilisés dans le monde entier pour transporter du gaz et du pétrole tous les jours et sont sans aucun doute le moyen le plus sûr de transporter de tels produits. Sujettes aux dommages dus à la corrosion, au fissures et aux défauts de conception potentiels, les pipelines doivent être inspectés régulièrement pour garantir l’intégrité structurelle et la conformité aux réglementations, ainsi que pour vérifier la durée de vie utile restante de l’infrastructure. L’examen des pipelines implique généralement une inspection en ligne (ILI) à l’aide de porcs ou de robots robotisés télécommandés pour localiser les zones préoccupantes afin qu’une évaluation plus approfondie puisse être effectuée à l’aide d’outils de test non destructif (NDT) sur le pipeline excavé (là où il était auparavant enterré). Les solutions avancées d’Eddyfi Technologies aident à améliorer la planification pratique, à réduire les risques opérationnels et de sécurité et à accroître la rentabilité des propriétaires de pipelines à l’échelle internationale.
Les inspections de pipelines comprennent, sans s’y limiter, les essais non destructifs de pipelines et de lignes de transmission et de distribution difficiles et impossibles à raccorder. Nos outils aident à identifier les zones contenant de la corrosion externe, de la corrosion interne, de la fissuration par corrosion sous contrainte et d’autres défauts qui affectent l’intégrité du pipeline. Cela inclut les soudures de tuyaux, les murs et les zones de contact de support. Avec une condition de base de l’inspection, les opérateurs et les propriétaires peuvent prendre des décisions éclairées pour un renouvellement immédiat et une maintenance préventive, ce qui leur permet de gérer efficacement leurs actifs grâce à une nouvelle inspection et à une future planification des immobilisations.
Eddyfi Technologies propose plusieurs options CND pour l’inspection des pipelines ; aucune méthode ne peut tout faire lors d’une inspection. Selon vos besoins spécifiques de collecte de données, vous pouvez opter pour une ou plusieurs solutions d’inspection de pipeline.
Test ultrasonique à longue portée
Une solution à grande vitesse, Teletest Focus+ effectue des tests ultrasoniques à longue portée avancés (LRUT) qui consistent à étudier de grandes longueurs de pipeline à partir d’un seul point de test. Contrairement à l’UT traditionnel, LRUT génère une onde UT axiale qui se propage le long du tuyau et ne nécessite aucun couplant entre les transducteurs et la surface inspectée — ce qui fait du Focus+ l’un des outils CND les plus rapides pour la détection des défauts lors de l’inspection du pipeline. Ce système a été le premier produit commercial offrant tous les avantages de la technologie conventionnelle de criblage à ondes guidées avec la caractéristique supplémentaire de concentrer l’énergie sonore dans des régions spécifiques de pipelines pour mesurer la distribution de la corrosion autour de la circonférence à une distance spécifique. Cela est particulièrement précieux pour les inspecteurs qualifiés qui doivent effectuer des évaluations techniques d’aptitude à l’emploi (FFS). Les pipelines peuvent être testés en service, ce qui évite d’arrêter et d’arrêter la production pour inspection. Un large éventail de tailles de tuyaux peut être inspecté, de 51 à 1 219 millimètres (2 à 48 pouces) de diamètre nominal.
Test par ultrasons multiéléments

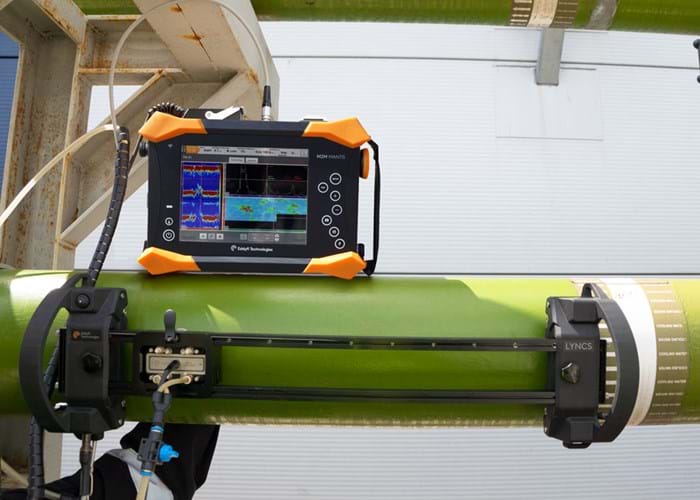

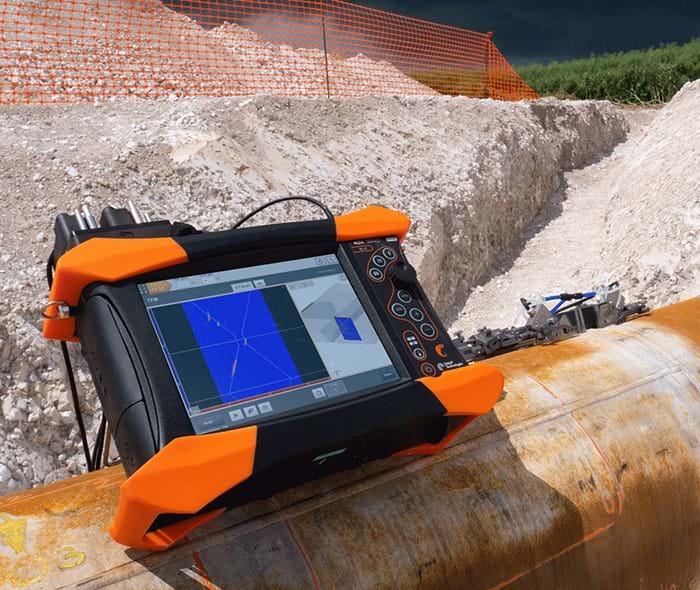

L’essai par ultrasons multiéléments (PAUT) est une autre solution UT avancée pour la détection et la mesure précises des discontinuités dans le volume d’inspection spécifié à partir de la surface de diamètre extérieur ; cela comprend les systèmes de pipelines sensibles à la fissuration par corrosion sous contrainte. Les systèmes M2M Gekko® et M2M Mantis™, leaders de l’industrie, sont des détecteurs de défauts portables haute résolution qui utilisent rapidement le PAUT, la diffraction du temps de vol (ToFD) et la méthode de mise au point totale (TFM) pour ces évaluations détaillées. Bien que la radiographie et l’UT soient tous deux couramment utilisés pour l’inspection des pipelines, PAUT offre l’avantage de l’absence de rayonnement, de risque ou de licence supplémentaire requise. La cartographie automatique de la corrosion devenant de plus en plus une partie intégrante des inspections NDT, la solution d’inspection en réseau RMS PA d’Eddyfi Technologies augmente la productivité sans sacrifier la résolution et la probabilité de détection (PoD). Il est utilisé de manière fiable pour la détection de la corrosion et de l’érosion générales, de la corrosion induite microbiologique (MIC), du cloquage à l’hydrogène (HB) et des stratifications.
Réseau de courants de Foucault

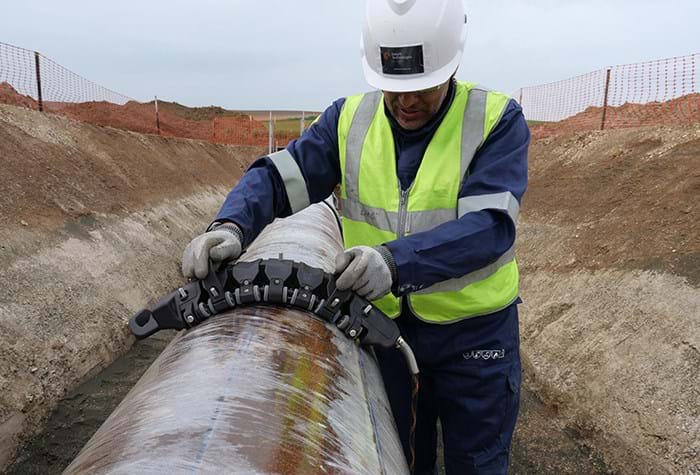

En ce qui concerne la détection des fissures dans les pipelines, l’inspection magnétique des particules (MPI) est souvent utilisée efficacement, mais présente des inconvénients connus : une préparation de surface est requise, un dimensionnement manuel de la longueur, pas de dimensionnement en profondeur et un manque de données numériques. Le courant de Foucault Array (ECA), une technique numérique électromagnétique CND, s’est avéré être une alternative plus efficace. L’Eddyfi Spyne™ est un outil de criblage ECA de surface adaptable conçu spécifiquement pour maximiser la productivité pour la détection des défauts de sous-surface de la fissuration par corrosion sous contrainte (SCC) et des piqûres dans les pipelines. Avec un PoD supérieur à MPI, ses capacités ultrarapides ouvrent la voie à une efficacité sans précédent. Le Spyne fonctionne en combinaison avec Reddy®, un instrument ECA portable robuste avec un grand écran multitouche affichant les cartes à code couleur (C-scans) générées par l’outil.
Inspection visuelle à distance
En plus des outils d’inspection CND avancés mentionnés, Eddyfi Technologies propose une gamme de chenilles d’inspection de pipelines robustes pour l’inspection visuelle à distance (RVI) et les opérations télécommandées dans de longs pipelines aussi petits que 50 millimètres (2 pouces). Les chenilles d’inspection de pipeline Inuktun Verstrax™ sont également le transporteur robotique idéal pour les sondes et capteurs d’Eddyfi Technologies pour une évaluation complète de l’intégrité structurelle des pipelines dans toutes les industries.
L’intégrité des pipelines dépend de l’intégrité de son équipement d’inspection. Les solutions éprouvées d’Eddyfi Technologies offrent des données précises, fiables et reproductibles en temps réel. Les inspections en service favorisent les économies de temps et de coûts, garantissent l’environnement et la sécurité humaine et approuvent les performances fiables à long terme de l’infrastructure de canalisation.
