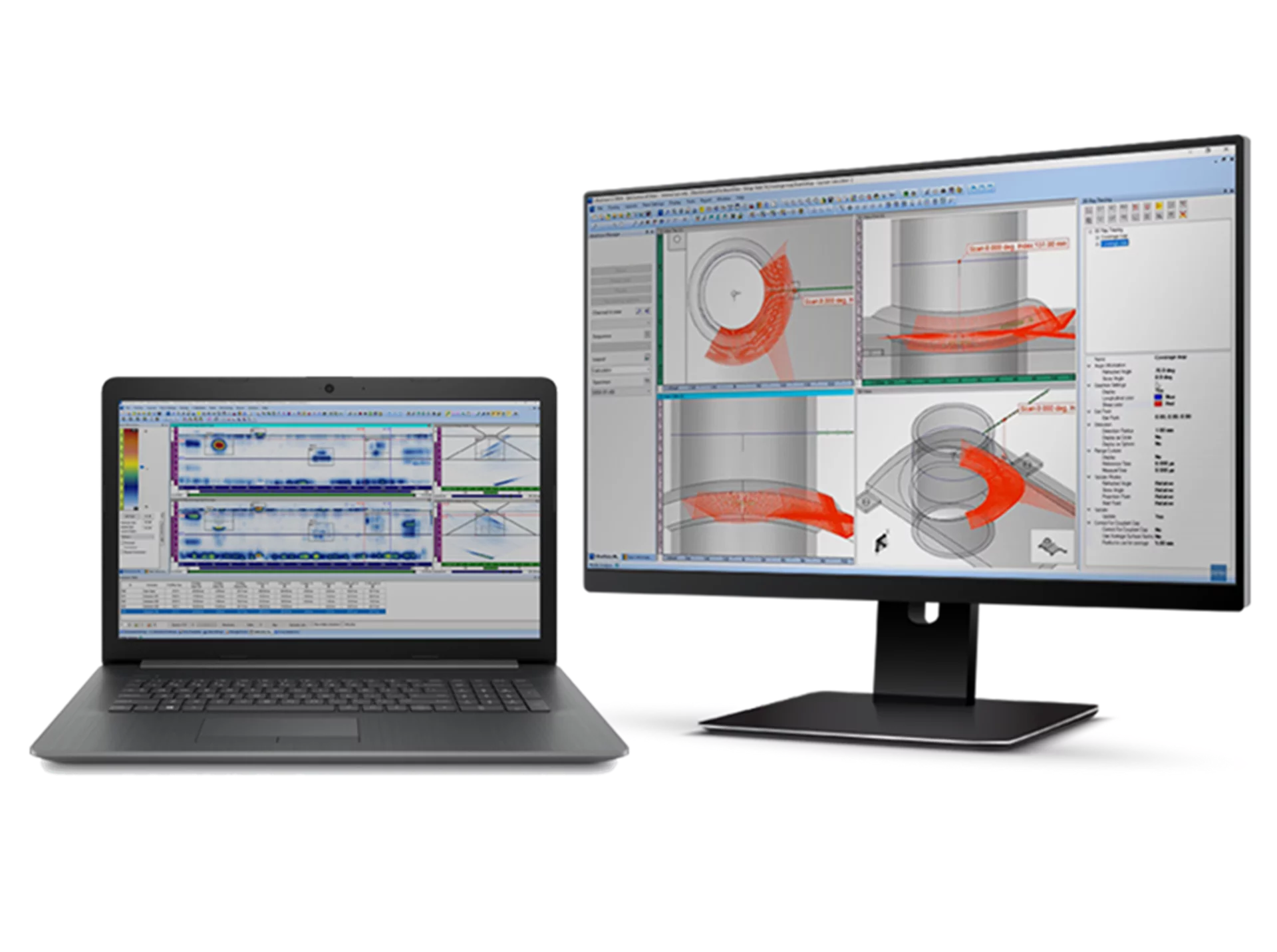

UltraVision 3 Classique

Logiciel d’inspection multi-éléments et de contrôle ultrasons complet

Le logiciel UltraVision 3 Classic acquiert des signaux de contrôle ultrasoniques avec des fonctionnalités pour améliorer les inspections.

UltraVision Classique pilote tous les systèmes de contrôle par ultrasons à réseau phasé et conventionnels. En mode analyse de données, il prend en charge les anciens formats de fichiers (DAT, RDT) en plus des nouveaux formats UVData et BeamData. L'aspect et la convivialité d'UltraVision 3 seront très familiers à l'utilisateur expérimenté d'UltraVision 1.

Détails

Environnement de travail 3D

L'environnement de travail 3D intégré vous permet de créer votre propre configuration d'inspection dans UltraVision 3 et d'effectuer un tracé de faisceaux avec cartographie de couverture pour déterminer votre capacité de détection et votre couverture d'inspection.

Le logiciel d'inspection par ultrasons est intuitif et permet aux utilisateurs de concevoir et de simuler facilement une inspection. Les paramètres et les résultats de l'inspection sont présentés dans un rapport détaillé.

UltraVision prend en charge de nombreuses techniques et méthodes avancées d'inspection par ultrasons. Il offre une plus value, un support et des processus d'inspection critiques lorsque la fiabilité, la performance et la facilité d'utilisation sont requises.

UltraVision 3 ToFD and PAUT Inspection

Développement de la technique

Le développement de la technique d'inspection est le point de départ de toute inspection par ultrasons. Les techniques d'inspection de base peuvent être rédigées manuellement ou sur des logiciels externes, mais cela prend du temps et nécessite un transfert. UltraVision fournit un ensemble étendu de capacités pour les géométries complexes et personnalisées.

  • De la gestion de la géométrie de base à la géométrie complexe
  • Gestion des géométries personnalisées
  • Outil de création de scanner
  • Superpositions
  • Technique UV

UltraVision dispose d'un calculateur de loi focale avancé, standard pour l'ensemble de la gamme UT d'Eddyfi Technologies. Il peut gérer des sondes comportant jusqu'à 256 éléments et prend en compte la sonde intégrée, le sabot et la base de données des matériaux.

Un retour visuel est fourni sur la génération de la loi focale. Le calcul de la loi focale, qui prend en charge les géométries plates et cylindriques, est facile, rapide et précis et permet de s'assurer que les sondes sont positionnées de manière optimale pour l'inspection. Le calculateur de loi focale prend en charge toutes les techniques avancées d'inspection par ultrasons, y compris l'écho pulsé en réseau phasé, le pitch and catch, le mono et le dual tandem, ainsi que la diffraction par temps de vol (TOFD) conventionnelle. UltraVision prend en charge les sondes flexibles qui peuvent s'adapter aux surfaces irrégulières à inspecter. UltraVision peut calculer les lois focales pour les adapter au profil de la surface.

UltraVision concevra une sonde pour répondre aux exigences de l'application, en évaluant les paramètres théoriques, en calculant les paramètres du faisceau et en fournissant une simulation 3D du faisceau acoustique. Il simulera également le comportement du faisceau si l'un des canaux est défectueux. De plus, les paramètres de sabot calculés peuvent être exportés pour faciliter la fabrication de sabots.

UltraVision 3 ToFD and PAUT Inspection

Acquisition de données

Lorsqu'il s'agit d'établir une configuration, d'étalonner et d'acquérir des données, UltraVision peut tout faire.

Mise en place de la configuration : UltraVision peut prendre en charge efficacement la gestion des droits des utilisateurs (des individus aux groupes), garantissant ainsi l'intégrité de l'inspection. Les paramètres UT, les réglages mécaniques et les vues d'écran peuvent tous être limités à des utilisateurs ou des groupes définis.
Calibrage : Divers outils sont disponibles pour vérifier l'étalonnage des paramètres mécaniques et UT. De plus, la détection automatique des sondes identifie les sondes connectées, lit les paramètres de la sonde, le numéro de série et suit tout changement de sonde.
Acquisition de données : UltraVision acquiert toutes les données pertinentes nécessaires pour des inspections précises et fiables. Ces données sont stockées dans un ficher pouvant atteindre 20 Go et peuvent être classées ou exportées selon les besoins de l'utilisateur.

Analyse des données

Les puissantes fonctions d'analyse des données d'UltraVision offrent un avantage en matière d'inspection.

Vues et axes : fournit une gamme de vues avancées qui peuvent être non corrigées, corrigées liées ou tridimensionnelles. Le logiciel peut également convertir entre les systèmes de coordonnées cartésiennes et polaires et peut convertir les signaux linéaires en signaux logarithmiques.
Support d'analyse : Un large ensemble d'outils est disponible pour aider à l'analyse des données et aux indications de dimensionnement.
Gestion des fichiers : Les données peuvent être classées ou exportées selon les besoins de l'utilisateur.
Outils de traitement : UltraVision dispose également d'une gamme d'outils de traitement offrant divers formats d'affichage des données et de traitement correctif. Les données brutes originales ne sont jamais compromises.
Paramètres : Tous les paramètres UT et mécaniques peuvent être examinés et affichés dans des champs d'information. Les informations personnalisées sont classées avec des liens dynamiques vers Excel où des calculs spécifiques peuvent être effectués.

UltraVision 3 Data Analysis
UltraVision 3 Phased Array Reporting

Création de rapports

Avec UltraVision, les rapports sont très flexibles et puissants. Les indications sont automatiquement publiées dans un tableau d'indications qui peut être exporté vers Excel ou vers un rapport complet. Les indications sont directement reportées sur une vue 3D du spécimen inspecté.

Des champs utilisateur configurables supplémentaires peuvent être créés pour fournir davantage d'informations dans le rapport. Mieux encore, un large éventail de rapports prédéfinis est disponible pour faciliter le processus de création de rapports.

Avantages

Réglages des spécimens

Gestion des géométries de base à complexes : UltraVision contient une banque complète de spécimens prédéfinis configurables, y compris des tuyaux de raccordement, des joints cruciformes, des joints en T et en L.
Gestion des géométries personnalisées : UltraVision propose plusieurs façons de créer la géométrie des spécimens. Il dispose d'un outil pour créer manuellement la géométrie de l'échantillon et d'un générateur de géométrie d'échantillon intégré qui utilise le profil numérisé à partir d'une jauge de profil mécanique. Des échantillons personnalisés en 3D peuvent également être produits à partir de fichiers SAT. Enfin, il est possible d'importer un fichier depuis ESBeamTool.
Superpositions : Des soudures configurables peuvent être ajoutées aux spécimens tels que V, mod V, X, J, K. Les profils de soudure peuvent être importés depuis ESBeamTool.

Acquisition de données UT

L'acquisition des données UT : peut se faire sur 8, 12 ou 16 bits et la taille du fichier de données peut atteindre 20 Go.
La longueur des A-scans : peut aller jusqu'à 256000 points par A-scan, et chaque A-scan élémentaire est capturé.
UltraVision vues fusionnées :UltraVision est capable de créer et d'afficher des vues fusionnées en temps réel.
Le réglage mécanique :permet d'effectuer des scans à un seul point (libre), à une seule ligne, et des séquences bidirectionnelles, unidirectionnelles, hélicoïdales et polaires.
Acquisition motorisée : Les positions de la sonde sont contrôlées à partir des contrôleurs de mouvement ZMC2, ZMC4 ou MCDU. Il est possible de collecter des informations de position à partir de six encodeurs, et les lois focales peuvent être adaptées en fonction de la position de la sonde. Les fonctions de démarrage, d'arrêt et de pause de l'acquisition de données sont directement contrôlées depuis UltraVision 3.

Création d’une configuration

Outil de création de scanner : L'outil de création de scanner permet à un utilisateur de simuler la position de la sonde et les données UT associées sur un composant 3D.
Simulation de faisceau : La simulation de faisceau vous permet de calculer, de visualiser et de caractériser la distribution d'énergie dans le faisceau acoustique généré par une sonde donnée, y compris un élément unique (UT conventionnel), un réseau linéaire 1D et des réseaux matriciels 2D.
Calculateur de loi focale avancé : Le calculateur de loi focale prend en charge toutes les techniques avancées d'inspection par ultrasons, y compris l'écho d'impulsion en réseau phasé, le pitch and catch, le mono et le dual tandem, et le TOFD conventionnel.
Détection automatique des sondes : La détection automatique des sondes détecte et identifie les sondes connectées, lit les paramètres et le numéro de série des sondes, et suit tout changement de sonde.
Outils d'étalonnage : Les outils d'étalonnage calibrent l'encodeur, le temps de vol et la vitesse des sondes TOFD, le retard du sabot à réseau phasé, la sensibilité et le TCG. Les éléments individuels sont vérifiés dans les matrices à réseaux phasés. Le bloc de calibration est défini et un rapport de vérification de la calibration est généré.

Outils d’analyse

Outils de dimensionnement : Les curseurs de découpage facilitent les mesures, tandis que la possibilité de dessiner des contours autour des indications facilite le dimensionnement manuel. Un outil de dimensionnement automatique permet de dimensionner l'indication à l'intérieur du contour dessiné en utilisant la méthode de la chute en dB. Le dimensionnement de l'échodynamique est également disponible.
Analyse assistée : L'analyse peut également être effectuée en filtrant automatiquement l'ensemble du fichier de données et en indiquant les zones d'intérêt en fonction de critères spécifiques sélectionnés par l'utilisateur.
Tracé de données 3D : En synchronisant les scans A et les données 2D et 3D, le logiciel peut tracer des indications et créer des images 3D.
Traitement volumétrique : Le traitement volumétrique implique la fusion volumétrique et le lissage pour produire un C-scan logiciel. Il est également possible d'appliquer une superposition de spécimens en 2D dans les vues de dessus, de côté et d'extrémité.
Traitement TOFD : Des outils sont disponibles pour la correction de l'hystérésis, la suppression des échos géométriques et le traitement TOFD (synchronisation LW, suppression LW, SAFT).

Vues

Disposition des vues : Les droits de l'utilisateur s'étendent également au choix de la présentation des données à l'écran. Les utilisateurs peuvent sélectionner les affichages suivants : sectoriel, défilant, volume corrigé (B, C et D), polaire, A-scan, FFT, 3D, amplitude ou temps de vol C-scan.
Personnalisation : La gestion des mises en page personnalisées prédéfinies peut également être sélectionnée pour afficher des propriétés personnalisées telles que l'enveloppe, le lissage, les superpositions et les liens entre les vues où le mouvement du curseur peut être lié. Il n'y a pas de limitation au nombre de canaux visualisés.
Éditeur de palette de couleurs : Une palette de couleurs permet d'afficher les données d'amplitude et TOFD selon les préférences de l'utilisateur.

Création de rapports

Tableau des indications : Le tableau des indications est automatiquement alimenté par les champs d'information sélectionnés et peut être exporté vers un fichier texte.
Champs d'information utilisateur : Des champs utilisateur configurables peuvent être créés pour fournir des informations supplémentaires dans le rapport.
Vues 3D dans les rapports : Les indications sont directement reportées sur la vue 3D du spécimen inspecté.
