Champ lointain multiéléments (RFA)

Tirant parti du faible facteur de remplissage requis par le test Remote-Field (RFT), de la sensibilité égale aux défauts externes et internes ainsi que de la vitesse de tirage plus rapide que celle de l'IRIS, le RFA offre un meilleur aperçu de la morphologie du défaut et une plus grande sensibilité aux caractéristiques externes grâce à un ensemble de bobines qui produisent une imagerie C-scan haute résolution.

Détails

Comment cela fonctionne

Le RFA comprend deux bobines d'émission placées de chaque côté de la tête de sonde. Près du centre de la sonde se trouvent deux bobines enroulées autour du corps de celle-ci qui produisent un signal conventionnel absolu et différentiel. En plus de ces éléments, qui donnent des signaux très similaires à ceux obtenus avec une sonde RFT, deux rangées de petits capteurs produisent des canaux de réseau absolus et différentiels à haute résolution.

La sonde champ lointain multiéléments Le champ magnétique créé par la bobine de l'émetteur traverse et sort de la paroi du tube, radialement et axialement, en direction du récepteur. Le champ magnétique doit à nouveau traverser la paroi du tube pour atteindre le récepteur. C'est ce que l'on appelle la transmission directe et c'est ce qui définit le [RFT] (https://eddyfi.com/en/technology/remotefield-testing-rft).

Demandez à un expert

Imagerie C-Scan

Pour créer une imagerie C-scan haute résolution, des bobines ont été développées et ajoutées à la tête de la sonde. Elles sont alignées sur deux rangées distinctes selon un modèle décalé. Pour créer le C-scan ABS, les signaux reçus de toutes les bobines individuelles d'une rangée sont combinés. Pour créer le C-scan DIF, les deux rangées sont obtenues en soustrayant les signaux de la rangée 1 de la rangée 2. Comme pour les canaux conventionnels, le réseau absolu est généralement utilisé pour analyser les grands défauts volumétriques, tels que les défauts de conicité et les cicatrices d'usure, et le réseau différentiel est utilisé pour analyser les défauts plus petits, tels que les piqûres et les fissures.

Multiplexage à basse fréquence

Pour atteindre une telle résolution et maintenir la même vitesse de tirage que la sonde RFT, un multiplexeur basse fréquence a été développé et l'acceptation du brevet est en cours. En utilisant une faible fréquence d'excitation, la technologie de multiplexage temporel de la sonde RFA fonctionne en activant un certain nombre de bobines en même temps, puis en passant séquentiellement aux bobines suivantes jusqu'à ce que toute la circonférence du tube soit couverte.

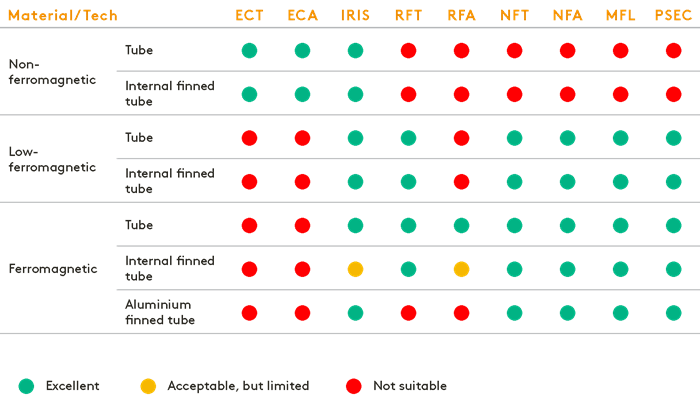

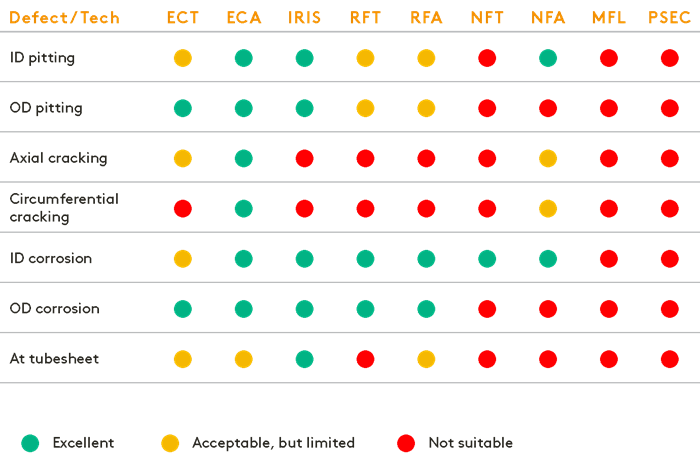

Avantages

La sonde RFA peut être utilisée à la même vitesse de tirage et au même facteur de remplissage que les sondes RFT. Elle offre également plusieurs avantages par rapport à la technique RFT conventionnelle :

Imagerie C-scan en temps réel qui offre un meilleur aperçu de la morphologie du défaut, conduisant à une meilleure sélection de la courbe de dimensionnement par l'analyste.
Réduction des zones non visibles et amélioration de la détectabilité à proximité des plaques de support et des plaques tubulaires.
Nouveaux dispositifs de centrage permettant une réponse plus cohérente du signal et une meilleure probabilité de détection (PoD) sur des indications plus petites.
