UltraVision® est une plateforme logicielle puissante, constante sur tous les instruments à ultrasons d'Eddyfi Technologies et proposée dans différents formats.
Détails

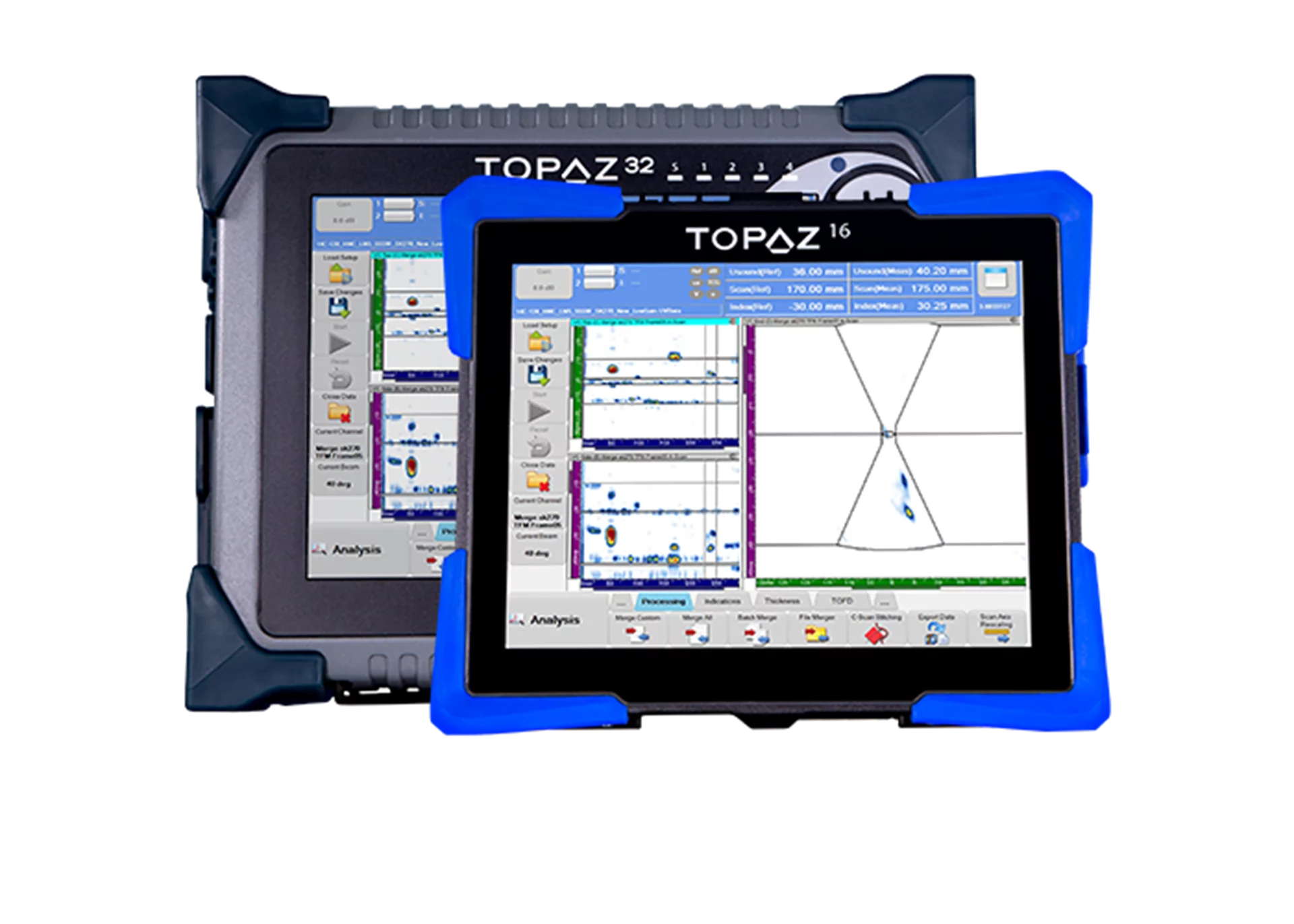

UltraVision Touch est intégré à tous les instruments TOPAZ et exploite cette puissante plateforme. Il est disponible en tant que logiciel complet lorsqu'il est connecté à un instrument TOPAZ ou lorsqu'il utilise une licence UV Touch.
Il est également disponible sous forme de visualiseur gratuit lorsque vous téléchargez la version PC. Grâce à une interface simple, il est désormais possible de passer par toutes les étapes de l'inspection, de la préparation au rapport final, directement sur votre ordinateur. Grâce au visualiseur gratuit, vous pouvez partager les données avec d'autres personnes ou les examiner sur votre ordinateur pendant que l'instrument TOPAZ est utilisé pour l'inspection.
De puissants outils renforçant la productivité
Basé sur PC pour une flexibilité maximale Fonctionne efficacement sur tout ordinateur portable ou de bureau, sous différents systèmes d'exploitation Windows®. Examinez et analysez les données sur votre ordinateur tout en continuant à scanner avec l'instrument TOPAZ.
Interface simple UltraVision Touch est un logiciel très intuitif qui guide l'utilisateur à travers chaque menu en tant qu'étape vers une inspection réussie.
Puissant Même avec une interface utilisateur simple, UltraVision Touch est un logiciel puissant qui prend en charge une grande variété de méthodologies avancées de contrôle par ultrasons en réseau phasé (PAUT), en plus des UT classiques.
Visualiseur gratuit UltraVision Touch peut être utilisé comme un visualiseur gratuit sur un PC sans licence active pour partager des fichiers de données ou les examiner rapidement. Pour accéder au visualiseur gratuit, téléchargez la version PC d'UltraVision Touch sur la page web de téléchargement. Une version complète du logiciel permettant une analyse et un rapport complets est également disponible lorsqu'il est connecté à un instrument TOPAZ ou lorsqu'il utilise une licence UV Touch.

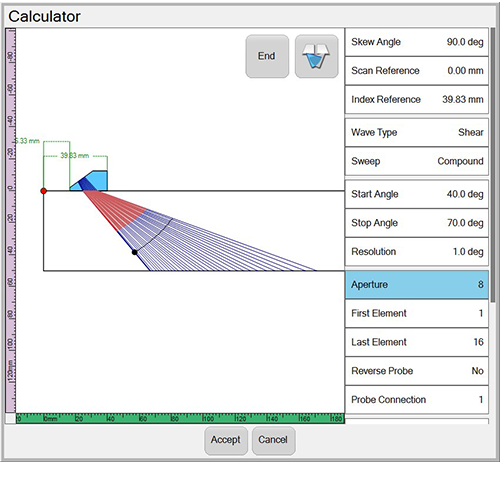

Positionnement guide des sondes Avec UltraVision Touch, vous pouvez positionner virtuellement les sondes sur l'échantillon pour assurer une couverture volumétrique maximale. L'inspecteur est guidé dans ces processus par le menu convivial qui affiche plusieurs vues de l'inspection proposée dans une image en plan de balayage.
Disposition optimisée pour la calibration Les fonctions de traitement avancées de la calibration UltraVision Touch fournissent des dispositions optimisées pour faciliter la calibration des réseaux phasés pour la sensibilité, le délai de calage, le gain corrigé en temps (TCG) et la vitesse pour chaque angle.
Statut de calibration pour tous les canaux Avant de commencer l'acquisition, UltraVision Touch affiche l'état de la calibration pour tous les canaux (groupes). Si le symbole correspondant à l'écran n'est pas vert, cela signifie que le paramètre concerné n'a pas été calibré. Ce n'est que lorsque tous les symboles sont verts que le balayage et l'acquisition des données peuvent commencer.
Calcul de tous les paramètres TOFD et UT Le calculateur TOFD avancé calcule:
- La séparation du centre de la sonde (PCS)
- Espacement des sabots avant (FWS)
- Les zones mortes et les locus.
Ces calculs sont présentés sous la forme d'une image de tracé de rayon où l'opérateur peut effectuer des ajustements manuels. Tous les paramètres de l'UT sont ensuite calculés afin que l'utilisateur puisse commencer immédiatement le balayage.
Analyse par reseau phasé Une meilleure analyse est rendue possible grâce à l'affichage de la superposition des soudures, la fusion volumétrique et les vues polaires.
Outils d’analyse TOFD Les curseurs paraboliques permettent un dimensionnement précis, et cette information est enregistrée automatiquement dans la table des indications. Les utilisateurs bénéficieront également d'outils pour la synchronisation et/ou la suppression des ondes latérales, et de la technique de focalisation à ouverture synthétique (SAFT).
Aperçu de la couverture d’inspection totale Le calculateur avancé fournit une vue d'ensemble de la couverture d'inspection obtenue par tous les différents canaux (groupes) utilisés dans un réglage. Cette fonction est particulièrement utile lorsqu'un plan de balayage combine un réseau phasé et un système TOFD.
Création de rapports Une large variété de rapports est disponible avec des modèles personnalisables qui peuvent incorporer des champs utilisateur ainsi que des dessins de spécimens générés par ordinateur affichant les différentes indications sur le spécimen.
