Systèmes de surveillance installés en permanence

microPIMS Capteurs à ultrasons non intrusifs pour la surveillance de la corrosion et de l'érosion

Découvrez la technologie de pointe de microPIMS®, un système à sécurité intrinsèque d'Eddyfi Technologies, tirant parti de l'acquisition d'une expertise en matière de surveillance non invasive de la corrosion. Ce système microPIMS de pointe, entièrement sans fil, est certifié ATEX Zone 0 Haz-Loc, est alimenté par des batteries de longue durée et fonctionne grâce à une connectivité sans fil sub-Gigahertz à longue portée. Chaque capteur microPIMS est personnalisable pour capturer des lectures à des intervalles définis par l'utilisateur et transmet de manière transparente les données à webPIMS™, un portail d'analyse basé sur le cloud, pour des aperçus et des tendances complets.

Caractéristiques principales:

• Connectivité sans fil à longue portée: Couvre plus d'un kilomètre dans les conditions idéales grâce à une topologie de réseau en étoile qui élimine le besoin de relais.
• Durée de vie des batteries prolongée: Collecte des données d'épaisseur jusqu'à 15 ans avec une seule batterie commerciale, même à une fréquence de lecture quotidienne.
• Flexibilité en vol: Connectez en toute transparence jusqu'à 1 000 capteurs microPIMS par passerelle, avec une portée allant jusqu'à environ 1,5 km, ce qui permet des configurations de surveillance adaptables.
• Solution économique: Minimiser les dépenses liées à l'échafaudage et à l'enlèvement/réinstallation de l'isolation pour la surveillance de la corrosion interne. Le système offre des données plus précises et plus fiables, améliorant l'efficacité opérationnelle et réduisant les coûts d'installation par rapport aux normes du marché.

SmartPIMS® pour la surveillance de la corrosion/de l'érosion par ultrasons

Modbus

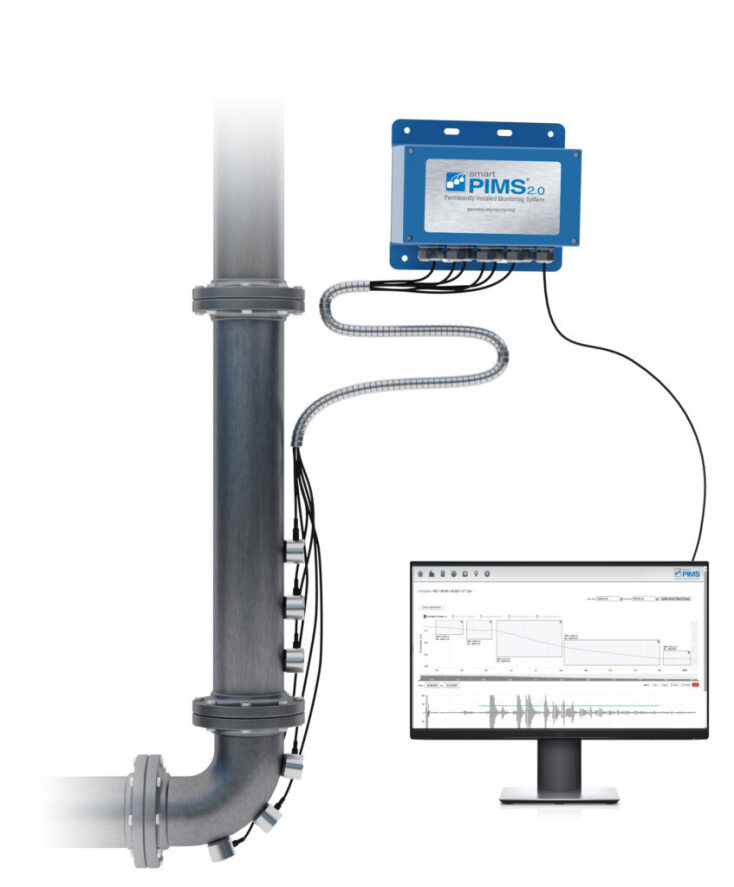

smartPIMS Modbus est un système avancé qui se connecte directement à votre PC ou ordinateur portable, permettant des mesures isolées ou une intégration transparente avec votre système SCADA/DCS. Les données collectées peuvent être transmises sans effort à webPIMS pour une analyse basée sur le cloud ou exportées au format XML/CSV à des fins de rapport.

Enregistreur de données

Le système d'enregistrement de données smartPIMS est équipé d'une batterie intégrée et d'une mémoire permettant de stocker jusqu'à 3 000 mesures d'épaisseur. Il offre une grande flexibilité dans la capture des mesures à des intervalles définis par l'utilisateur, ce qui permet un transfert manuel vers des tablettes ou des PC via un câble RS-485 à des fins d'analyse et de suivi.

Cellulaire

Utilisant l'alimentation par batterie et une carte SIM intégrée avec une radio cellulaire, smartPIMS Cellular offre une solution de pointe. L'interface de capteur numérique (DSI) collecte les mesures d'épaisseur à des intervalles personnalisables et transmet les données directement à webPIMS. Ces diverses options de connectivité sont conçues pour répondre aux besoins d'applications variées, permettant une surveillance multipoint avec jusqu'à 16 capteurs à ultrasons. Cette configuration améliore la couverture des zones critiques et problématiques. Les données collectées peuvent être gérées de manière transparente par transmission manuelle ou cellulaire vers le logiciel webPIMS pour la gestion de la base de données, l'analyse des tendances et l'établissement de rapports complets.

Caractéristiques principales:

• Surveillance multipoint: Prise en charge de 16 canaux de capteurs UT à élément unique ou 8 canaux de capteurs UT à double élément par DSI, garantissant une couverture complète.
• Connectivité directe: Se connecte facilement aux ordinateurs ou aux tablettes pour une collecte efficace des données.
• Haute précision: Maintient une précision de 1mil (0,025mm/0,001in) et détecte des épaisseurs de paroi minimales de 1mm (0,040in).
• Installation flexible: Convient à une utilisation en surface ou souterraine, avec des options d'installation temporaire ou permanente.
• Large mémoire interne: Stocke jusqu'à 3 000 lectures avec l'heure, la date et les informations de forme d'onde pour une conservation complète des données.
• Longue durée de vie de la batterie: Collecte des données d'épaisseur pendant 1 à 2 ans avec une seule lecture quotidienne, garantissant une surveillance prolongée.

matPIMS Surveillance de zone

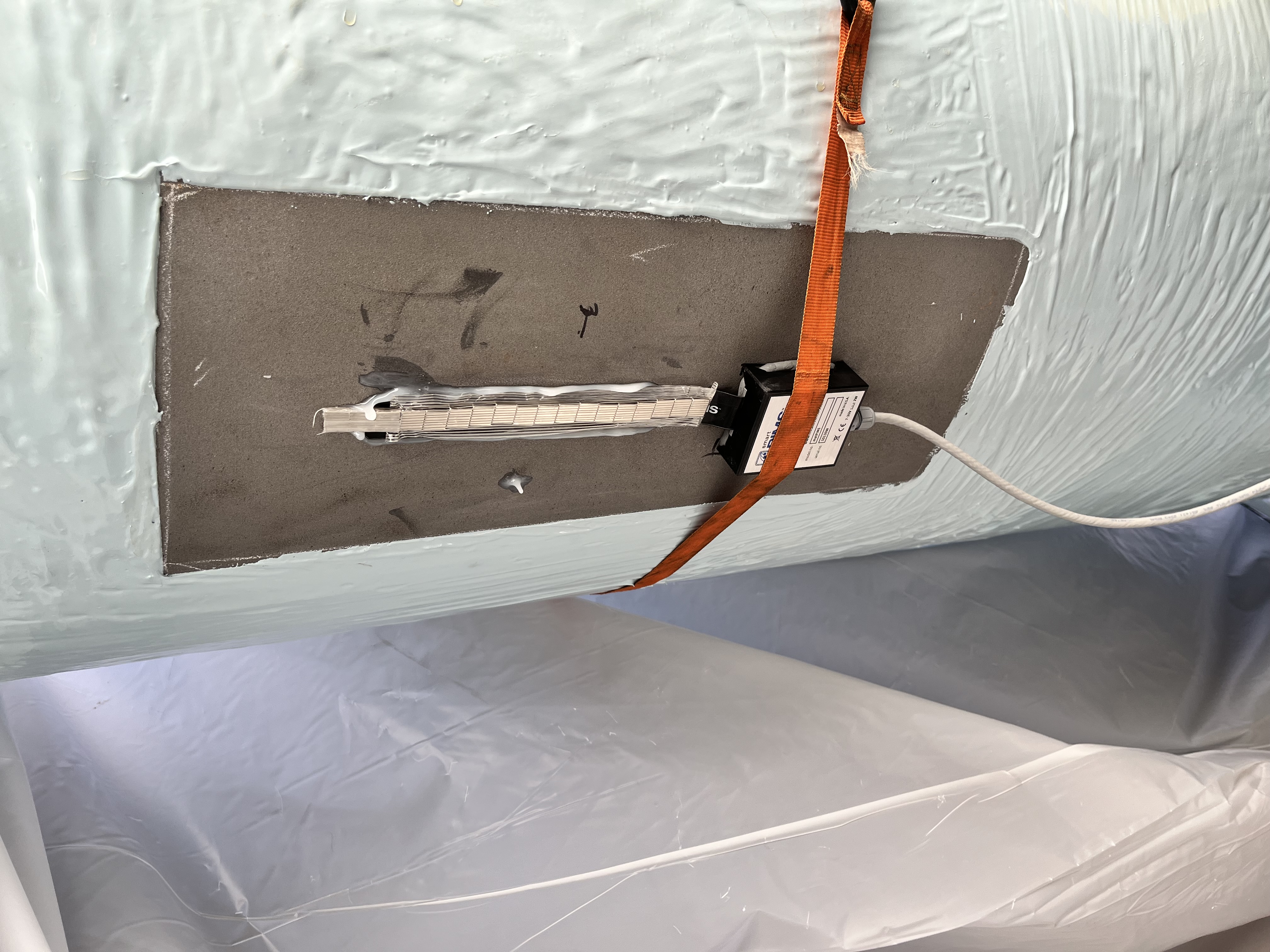

matPIMS est un système avancé de surveillance de la corrosion, non intrusif, conçu pour recueillir des données sur l'épaisseur d'une surface. Il utilise un réseau de capteurs qui transmet de manière continue les données pour analyse à webPIMS ou à un système SCADA/DCS via Modbus (RS-485), ce qui permet une analyse fréquente. Les mesures peuvent également être prises manuellement à l'aide d'un PC, d'un ordinateur portable ou d'une tablette. Disponibles en deux variantes (3x5 et 1x15), les unités matPIMS sont dotées de capteurs à ultrasons à élément unique disposés en réseau/matrice, assurant une couverture constante des zones critiques ou ciblées.

Caractéristiques principales:

• Capacité de surveillance de zone: Équipé de 15 canaux de capteurs UT à élément unique par unité matPIMS, il assure une couverture complète de la zone pour une surveillance précise.
• Rentabilité: Réduit les dépenses liées aux relevés manuels de l'épaisseur et améliore l'efficacité opérationnelle grâce à des données plus précises et plus fiables.
• Résolution de haute précision: Maintient une précision remarquable de 1mil (0,025mm/0,001in) et peut détecter des épaisseurs de paroi minimales de 3mm (0,120in), garantissant des mesures détaillées et précises.
• Installation rapide et polyvalente: Convient aux installations en surface et souterraines, ce qui garantit la flexibilité et la facilité d'installation.

microTEMP Capteurs de température robustes, sans fil et non intrusifs

Dans les opérations pétrochimiques, pétrolières et gazières en aval, il est crucial de maintenir des températures précises. Le capteur microTEMP à sécurité intrinsèque offre une surveillance de la température sans fil et non intrusive pour les emplacements dangereux Zéro 0, assurant l'amélioration des opérations tout en respectant les normes de sécurité et de qualité.

Le microTEMP d'Eddyfi Technologies permet de mesurer la température en temps réel à l'aide d'une batterie robuste à longue durée de vie et d'une connectivité LoRaWAN à longue portée. Il transmet les données au système privé webPIMS pour analyse et stockage et alerte les utilisateurs par courriel ou SMS en cas d'écarts de température au-delà des limites fixées.

Caractéristiques principales:

• Contrôle d'un seul endroit: Connectez jusqu'à 1 000 capteurs microTEMP par passerelle dans un rayon de 1,6 km (~1mi), offrant ainsi une couverture complète.
• Surveillance continue de la température: Détecte rapidement les températures de -40°C (-40°F) à 600°C (1 112°F), garantissant une réponse rapide aux changements de température.
• Alertes en temps réel: Recevez des alertes immédiates par e-mail et SMS si les températures dépassent les plages prédéfinies, ce qui permet d'agir rapidement pour protéger les actifs.
• Installation et intégration faciles: Rentable et non intrusif, le microTEMP s'intègre parfaitement dans les réseaux LoRaWAN nouveaux ou existants, offrant une solution plus efficace par rapport aux thermocouples câblés.

Le logiciel webPIMS pour un accès continu à des données supplémentaires et améliorées

Le logiciel de gestion des données de corrosion/érosion webPIMS d'Eddyfi Technologies, basé sur le cloud, permet aux utilisateurs d'analyser rapidement et facilement, de définir des alarmes pour, d'établir des tendances, de cartographier, d'exporter et de signaler les taux de données de perte de métal. webPIMS peut recevoir automatiquement ou manuellement des données provenant de capteurs à ultrasons pour l'affichage sur le web, le stockage, les tendances et l'analyse. Les utilisateurs peuvent accéder à ces données depuis n'importe quel endroit équipé d'un appareil connecté à Internet, tel qu'un PC, une tablette ou un téléphone intelligent.

Utilisez webPIMS pour:

• Alarmes personnalisées: Définir des alertes personnalisées basées sur l'épaisseur de la vitesse de corrosion afin de rester informé de manière proactive.
• Analyse des tendances: Comparez les données historiques avec les horaires de fonctionnement afin d'optimiser le contrôle du processus de manière efficace.
• Compensation de la température: Assure la cohérence et la précision des données d'épaisseur en ajustant automatiquement les relevés d'épaisseur en fonction des températures mesurées dans le processus.
• Solution sur site: Pour la sécurité des données, webPIMS On-Prem offre un système local et autonome à l'intérieur des limites de votre établissement.
• Exportation efficace des données: Exportez facilement les données au format XML ou CSV pour la création de rapports ou pour l'intégration avec des historiens/IDMS.
• Personnalisation: Ajoutez des images, des descriptions et des notes pour préciser l'emplacement des capteurs et d'autres détails importants.
