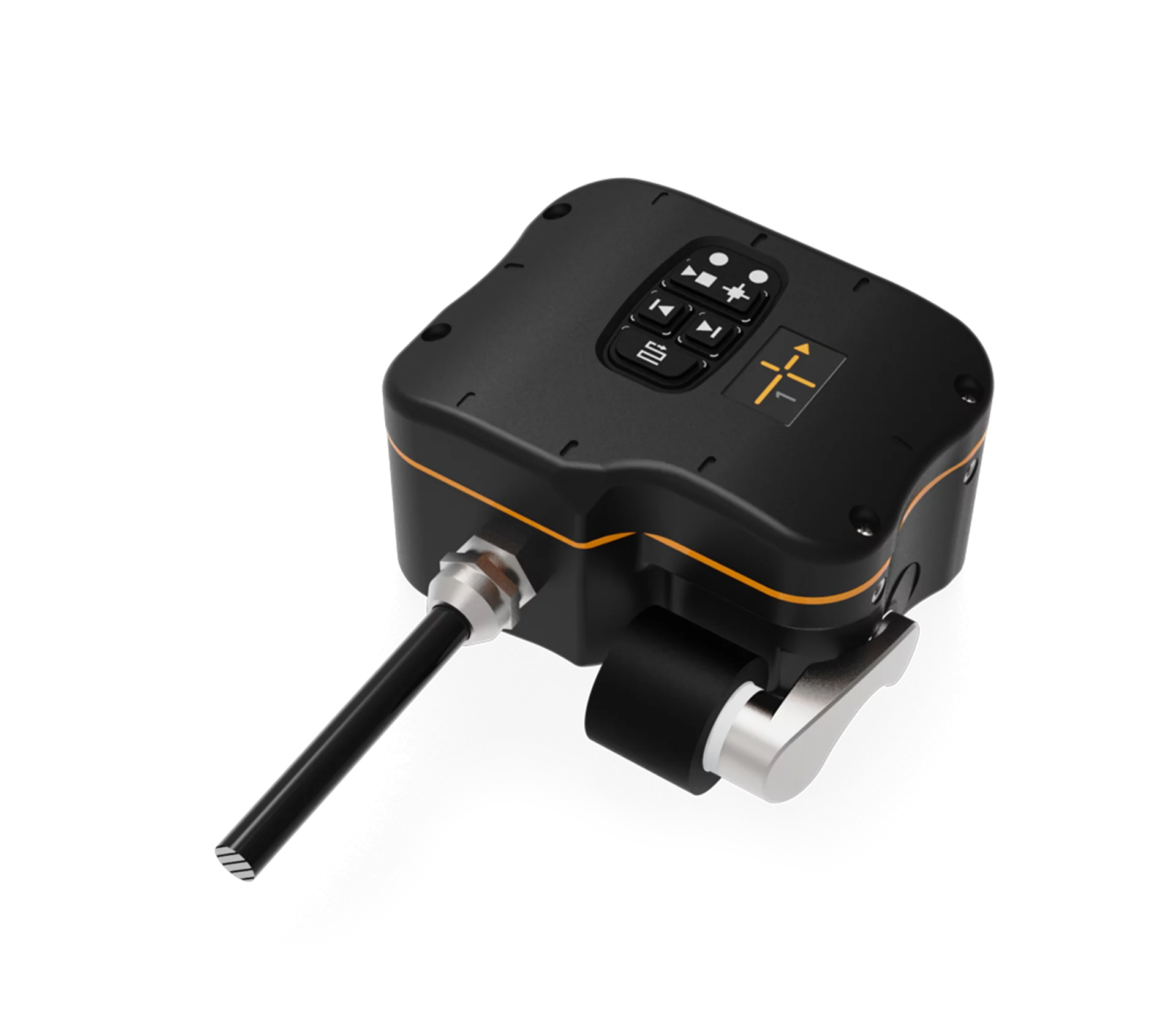

Sonde haute résolution à courants de Foucault pulsés (PECA)

L'option la plus fiable pour l'inspection des structures critiques avec corrosion par la croûte

Eddyfi® offre une variété de sondes à courant de Foucault pulsé (PEC) et à courant de Foucault pulsé (PECA ™) pour relever les défis les plus difficiles de vos inspections.

Caractéristiques

  • Réseau de capteurs doubles capables de triangulation spatiale:
  • Conception de bobine à double capteur
  • Acquisitions haute résolution
  • Couverture de 75 mm (3 po) en un seul passage
  • Deux modes d'acquisition: grille et balayage dynamique codé
  • Logiciel avec traitement avancé en temps réel et mode scab dédié
  • Tapis de croûte semi-rigide pour un décollage constant lors de l'acquisition

Détails

La sonde PECA haute résolution en instance de brevet fait partie d'une solution complète dédiée à fournir la meilleure estimation de l'épaisseur de paroi restante par rapport aux croûtes de formation de surface et aux cloques de corrosion.

En utilisant un réseau de capteurs doubles capables de triangulation spatiale, la sonde permet la détection des plus petits défauts possibles avec la technologie Pulsed Eddy Current (PEC), dans une plage adéquate d'épaisseur de paroi et de décollage. Avec une couverture de 75 mm (3 pouces) et un balayage dynamique codé, les croûtes typiques peuvent être inspectées en moins d'une minute! La conception de la baie génère des analyses C propres et convaincantes. La nouvelle sonde, combinée à un traitement avancé en temps réel, un mode de gale dédié et un nouveau tapis de gale, fournit des données de qualité supérieure à une vitesse inégalée. Il prend en charge une épaisseur de métal de 3 à 19 mm (0,12 à 0,75 pouces) et un décollage de 0 à 50 mm (0 à 2 pouces).

** Découvrez la vidéo présentant la nouvelle solution complète. **

L'option la plus fiable pour l'évaluation de la corrosion par la gale

Étant donné que la solution PECA HR ne nécessite pas de préparation de surface, l'évaluation du ligament restant peut être effectuée pendant que l'actif est en service. De plus, la technique offre une couverture à 100% et n'utilise pas de rayonnement pour un environnement de travail sûr.

Spécifications

GÉNÉRALITÉS

Boitier

  • Petit

Nombre de canaux

  • 6 (3 capteurs doubles en attente de brevet)

Couverture totale

  • 75 mm (3 pouces)

Épaisseur du mur

  • 3 à 19 mm (0,12 à 0,75 pouces)

Épaisseur d'isolation/revêtement (décollage)

  • 0–50 mm (0–2 in)

Épaisseur de la veste

  • Non supporté

Plage de diamètre extérieur

  • 152 mm (6 pouces) sur des surfaces planes

Encodeur

  • 16,04 coups / mm (407,44 coups / po)

Câble

  • 5 m (16,4 pi)
