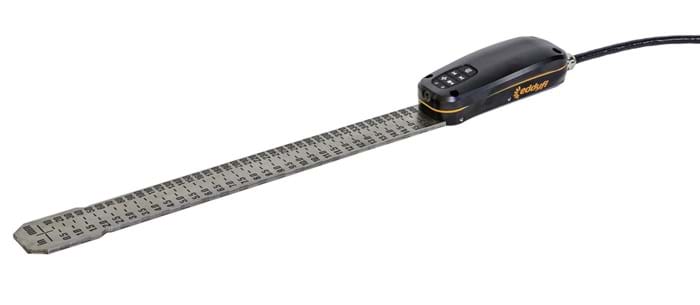

Sonde à courant de Foucault pulsé au fond du réservoir (PEC)

Sonde à courant de Foucault pulsé au fond du réservoir (PEC)

Effectuez des inspections en service des anneaux annulaires du réservoir de stockage avec cette sonde à lame en titane ultra-mince.

Caractéristiques

  • Lame en titane super mince de 4,8 mm (0,2 po)
  • Scanner des épaisseurs de paroi jusqu'à 25 mm (1 po)
  • Télécommandes intégrées (fonctionnement pour une personne)
  • Règle gravée durable, permanente et intégrée
  • Sensibilité de sonde unidirectionnelle
  • Points de montage latéraux et avant pour codeur externe

Détails

Cette sonde a été développée pour l'inspection en service des anneaux annulaires du plancher du réservoir de stockage. Actuellement, aucune autre technique d'inspection ne peut le faire sans vider les réservoirs. Avec sa lame en titane super mince de 4,8 mm (0,2 po), la sonde peut glisser jusqu'à 400 mm (16 po) sous les bords du fond du réservoir, évaluant l'épaisseur de paroi restante de cette région critique exposée à la corrosion. Les télécommandes et les voyants d'état intégrés sont conçus pour permettre une utilisation par une seule personne. La surface inférieure de la sonde du fond du réservoir est également blindée magnétiquement, maximisant la sensibilité pour une analyse optimale des composants et une protection contre la distorsion du signal provenant de structures ferromagnétiques potentielles. La lame en titane de la sonde est conçue pour résister aux conditions de champ les plus difficiles.

Spécifications

GÉNÉRALITÉS

Forme

  • Lame

Épaisseur du mur

  • Jusqu'à 25 mm (1 po)

Épaisseur d'isolation/revêtement (décollage)

  • 0 à 13 mm (0 à 0,5 pouces)

Empreinte au décollage nul

  • 35 mm (1,38 pouces)

Encodeur

  • Aucun (module complémentaire uniquement)

Longueur totale de la lame

  • 400 mm (15,75 pouces)

Câble

  • 5 m (16,4 pi)

Température de surface maximale

  • Fonctionnement par contact direct: 70 °C (158 °F)
