Scanneurs manuels de contrôle par ultrasons basés sur des solutions

Nos solutions de scanneurs UT sont conçues pour la précision, la productivité et l'adaptabilité dans des applications telles que :

• Cartographie de la corrosion Voir la brochure
• Détection des attaques d'hydrogène à haute température Voir la brochure
• Inspection des soudures de tubes de chaudière et de tuyaux de petit diamètre Voir la brochure
• Inspection des soudures d'acier inoxydable austénitique Voir la brochure
• Inspection des soudures de plaques et de tuyaux en acier au carbone Voir la brochure
• Évaluation des dommages causés par le sulfure d'hydrogène par voie humide Voir la brochure
• Inspection des essieux de train Voir la brochure

Explorer les scanneurs par application

Nous avons facilité la recherche du scanneur adapté à vos besoins d'inspection spécifiques.

• Inspection des soudures de tubes de chaudière et de tuyaux de petit diamètre
• Cartographie de la corrosion XY de l'acier au carbone
• Inspection des soudures d'acier au carbone
• Inspection des soudures de métaux non ferreux
• Inspection des soudures à haute température
• Inspection de la corrosion de la face des brides
• Inspection des buses
• Inspection de niveau d'entrée

Si votre application n'est pas répertoriée, contactez notre équipe pour une assistance personnalisée.

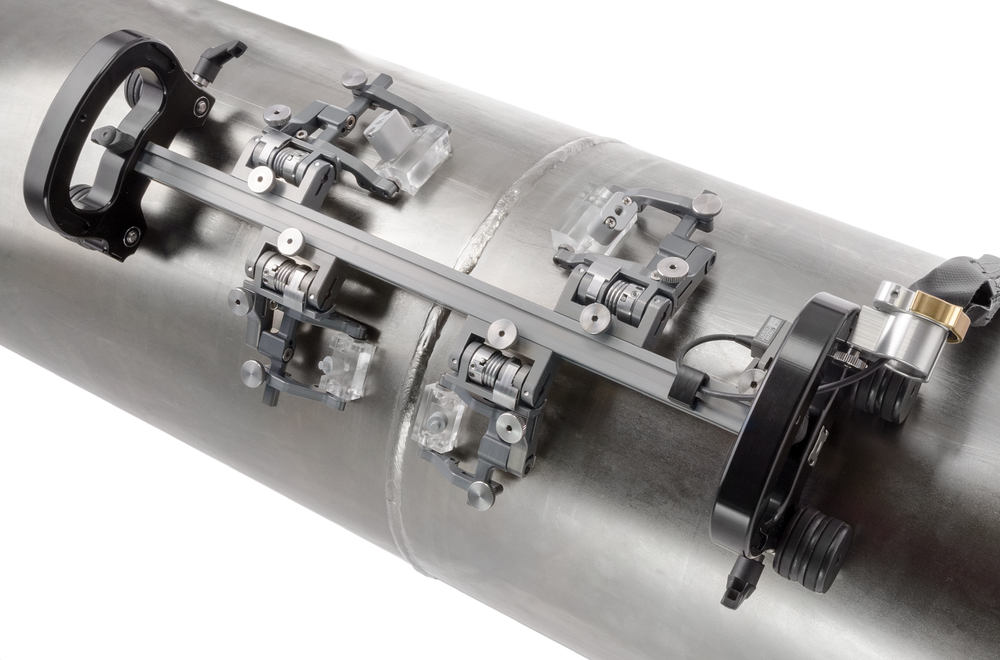

Inspection semi-automatisée des soudures de tubes de chaudière et de petits diamètres

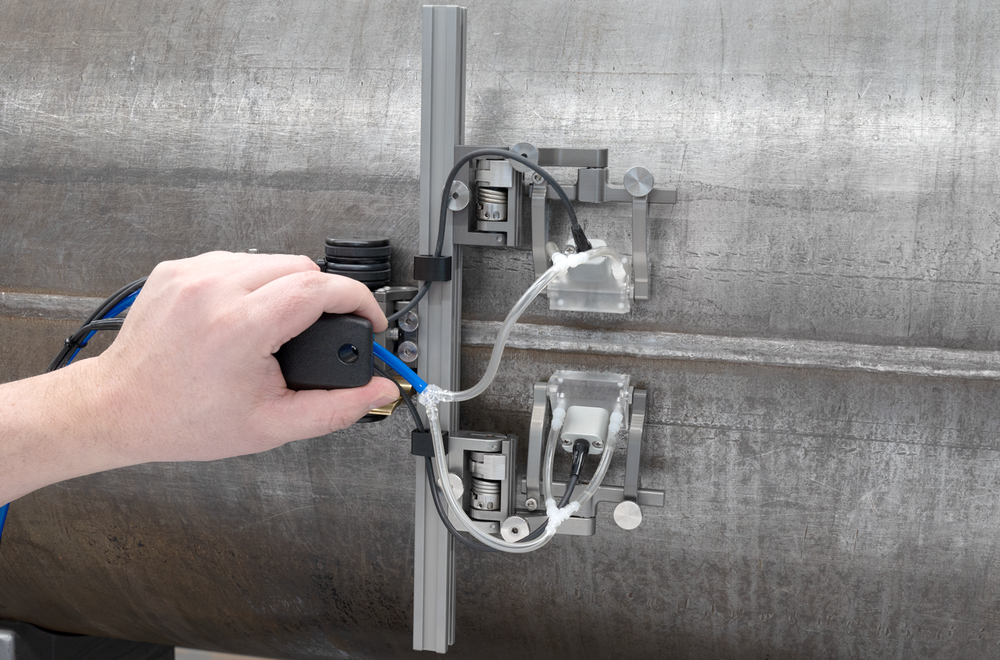

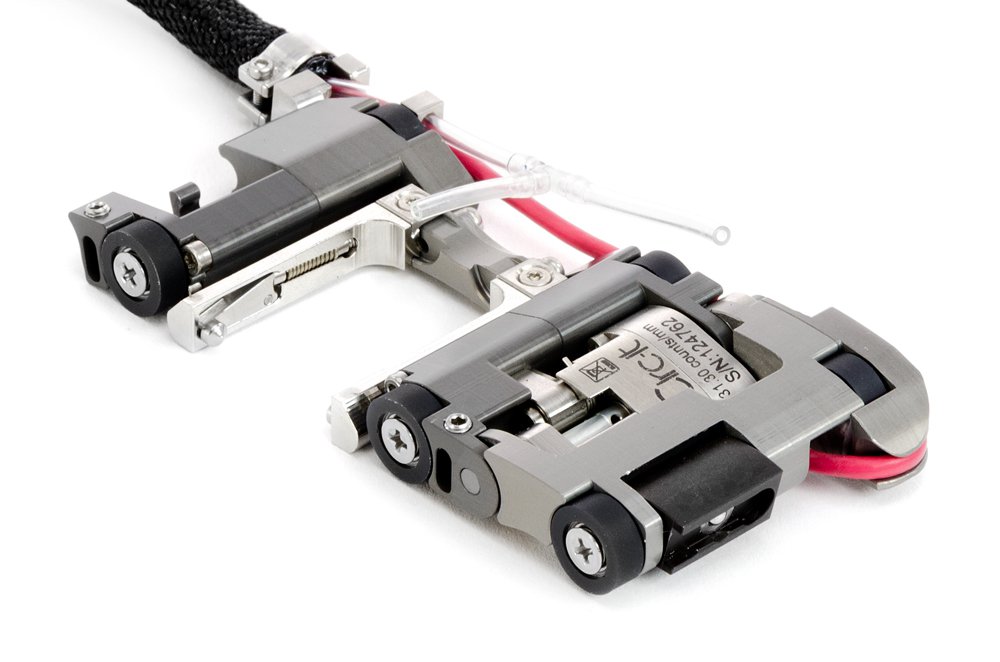

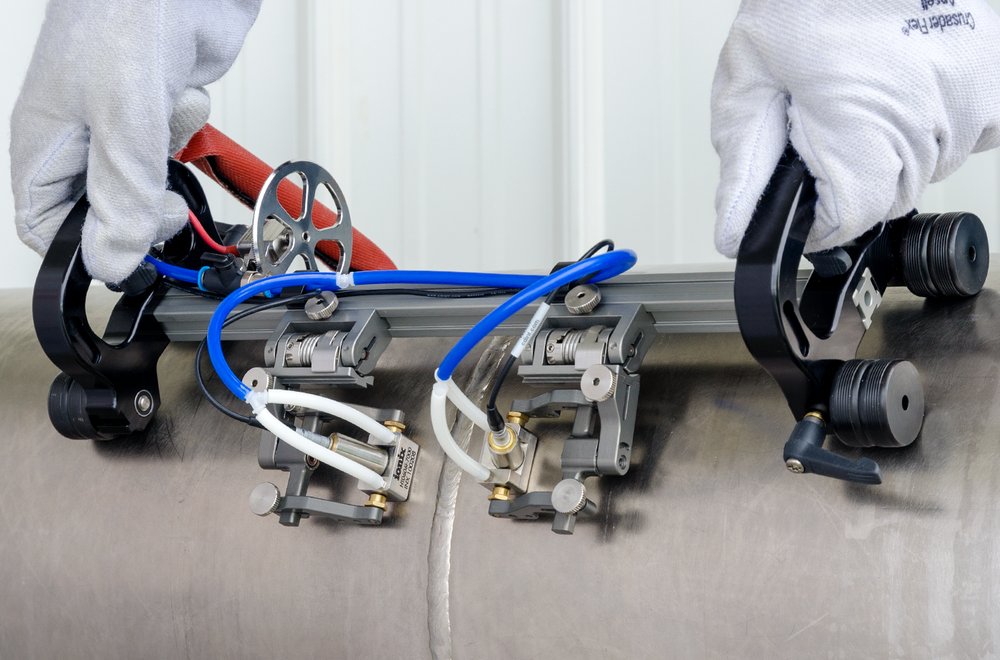

Inspectez sans effort les soudures des tubes de petit diamètre à l'aide d'un scanneur de soudure à profil bas, leader de l'industrie. Conçu pour un positionnement de sonde codé de haute précision, ce scanneur est optimisé pour un dégagement minimal, fonctionnant dans une enveloppe radiale de 11 millimètres (mm) ou 0,43 pouce (po) sur des tuyaux et des tubes aussi petits que 21,4 mm (0,84 po).

Associé aux instruments avancés multi-éléments d'Eddyfi Technologies, le scanneur permet de réaliser des inspections rapides et efficaces sur des tuyaux de petit diamètre, même dans des zones à accès restreint. Le profil ultra bas, combiné aux sondes A15, assure des balayages précis sur des tuyaux jusqu'à 114,3 mm (4,5 pouces) tout en évitant les interférences des obstructions adjacentes. Sa conception adaptable, dotée de liens modulaires, s'ajuste rapidement à différents diamètres, fournissant une pression de sonde constante pour des signaux ultrasoniques fiables, même dans des environnements difficiles et à accès limité.

Pour en savoir plus sur le kit avancé, cliquez ici.

Caractéristiques principales:

• Profil ultra bas: Il ne nécessite qu'un dégagement radial de 11 mm (scanneur uniquement, à l'exclusion des transducteurs et des sabots), ce qui le rend idéal pour les espaces d'inspection restreints.
• Balayage de petits diamètres: Capable d'inspecter des tuyaux et des tubes d'un diamètre aussi petit que 21,4 mm (0,84 pouce), le retrait de la protection du câble du codeur étant nécessaire pour les diamètres inférieurs à 31,75 mm (1,25 pouce).
• Configuration à une ou deux sondes: Transportez deux sondes en cas de besoin ou réduisez la largeur du scanneur pour les applications à sonde unique.
• Liens ajustables: Ajustez facilement le scanner pour scanner des tuyaux ou des tubes entre 21,4 et 114,3 mm (0,84 et 4,5 pouces) grâce au système intuitif d'emboîtement des maillons.
• Roues durables en uréthane: Elles assurent un mouvement fluide et une traction sûre, en particulier lors du balayage vertical.

Cartographie XY semi-automatisée de la corrosion de l'acier au carbone

Pour couvrir de plus grandes zones, un scanneur XY léger à cadre fixe est souvent le choix idéal. Cet outil polyvalent offre une gamme d'options de déploiement, telles que la boîte à eau Aquablock pour la cartographie de la corrosion par immersion localisée, les sondes à réseau linéaire avec sabot 0L et les sondes à multi-éléments linéaire double. Son profil exceptionnellement bas et sa conception légère en font un outil idéal pour les applications d'accès par corde, et il est particulièrement bien adapté aux inspections de navires et de tuyauteries.

Caractéristiques principales:

• Cadre de 750 mm (29,5 pouces) avec règle
• Double encodeur - axe de balayage et d'indexation
• Convient à la cartographie complète de grandes surfaces
• Léger
• Position XY précise

Inspection semi-automatisée des soudures en acier au carbone

Balayage circonférentiel

Ce scanneur magnétique polyvalent est conçu pour l'inspection des soudures sur les matériaux ferreux. Il peut accueillir jusqu'à quatre sondes à multi-éléments (PA) et/ou TOFD, ce qui en fait une solution idéale pour un large éventail de configurations d'inspection des soudures. Les supports d'outils hautement réglables garantissent un positionnement précis des sondes, tandis que la conception à ressort minimise les ajustements entre les configurations de balayage, offrant ainsi des performances optimales pour différents types de soudures.

• Soudures circonférentielles de fabrication et en service de 100 mm à la tôle plate
• Soudures circonférentielles d'appareils à pression
• Soudures entre tuyaux et coudes/éléments de construction
• Soudures de réservoirs de stockage/silo
• Détection, dimensionnement et surveillance des fissures
• Détection et dimensionnement de la corrosion/érosion
• Inspection à haute température jusqu'à 350°C (660°F) disponible.

Balayage des joints longs

Lorsque l'inspection de soudures longitudinales est nécessaire, le système innovant pour les soudures longues répond à ces besoins avec facilité. Capable de traiter des soudures longues et circonférentielles, ce scanneur est parfait pour inspecter les soudures des excavations, les soudures par résistance électrique (ERW), etc. Le scanneur de soudures longitudinales à quatre sondes est doté d'une barre de cadre pivotante, permettant un balayage axial manuel sur des tuyaux aussi petits que 15,2 cm (6 pouces). Sa double fonctionnalité et la facilité de conversion entre le balayage longitudinal et le balayage circonférentiel en font un outil indispensable pour des inspections efficaces et précises des soudures. Notez que les bras standard fournis permettent une largeur minimale du sabot de 17,1 mm et une largeur maximale de 57,6 mm ; une gamme d'autres bras est disponible.

Caractéristiques principales:

• Balayage axial: La barre de cadre à double pivot permet d'effectuer des balayages longitudinaux avec deux sondes. Effectuez des balayages manuels sur des tuyaux aussi petits que 15,24 cm (6 pouces).
• Balayage circonférentiel: Passez facilement du mode circonférentiel au mode longitudinal. Effectuez des balayages circonférentiels sur des tuyaux aussi petits que 25,4 cm, ou aussi petits que 10,2 cm avec les supports de sonde à articulation glissante en option (vendus séparément).
• Conception conviviale: Les poignées confortables assurent un excellent contrôle et fournissent des points de fixation pour les accessoires.
• Codeur à ressort: Il maintient un contact constant avec la surface pour un positionnement précis du scanneur.
• Porte-sondes pour multi-éléments et TOFD: Les multiples configurations et les options de réglage fin permettent un placement flexible des sondes.
• Freins: Bloquent le scanneur en position lorsque cela est nécessaire pour des scans plus stables.
• Roues magnétiques: Ce scanneur manuel permet de déplacer facilement les sondes sur des surfaces ferreuses.

Inspection semi-automatisée des soudures de métaux non ferreux

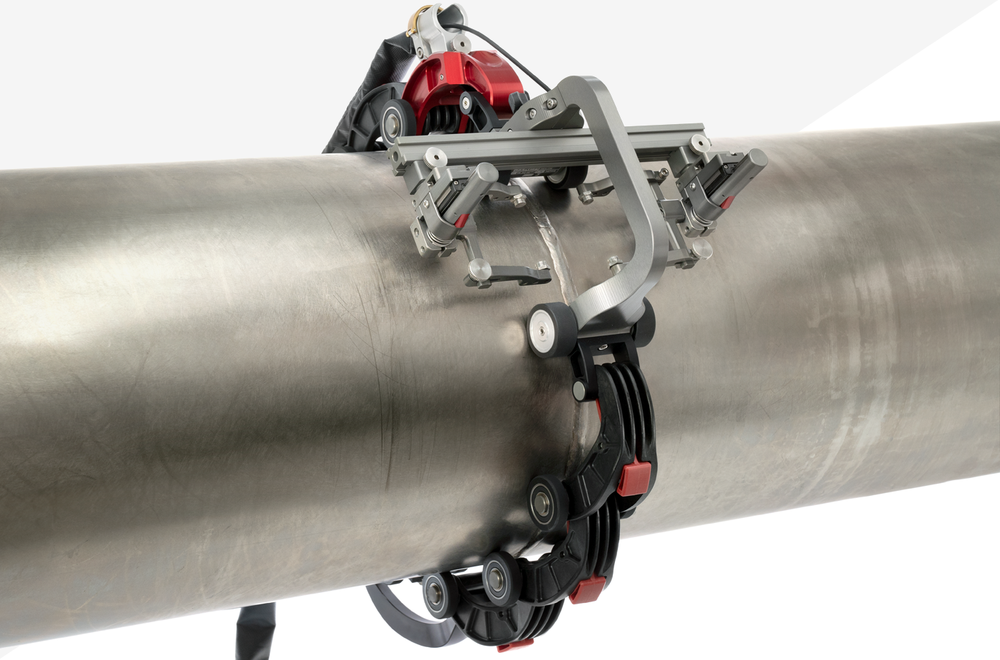

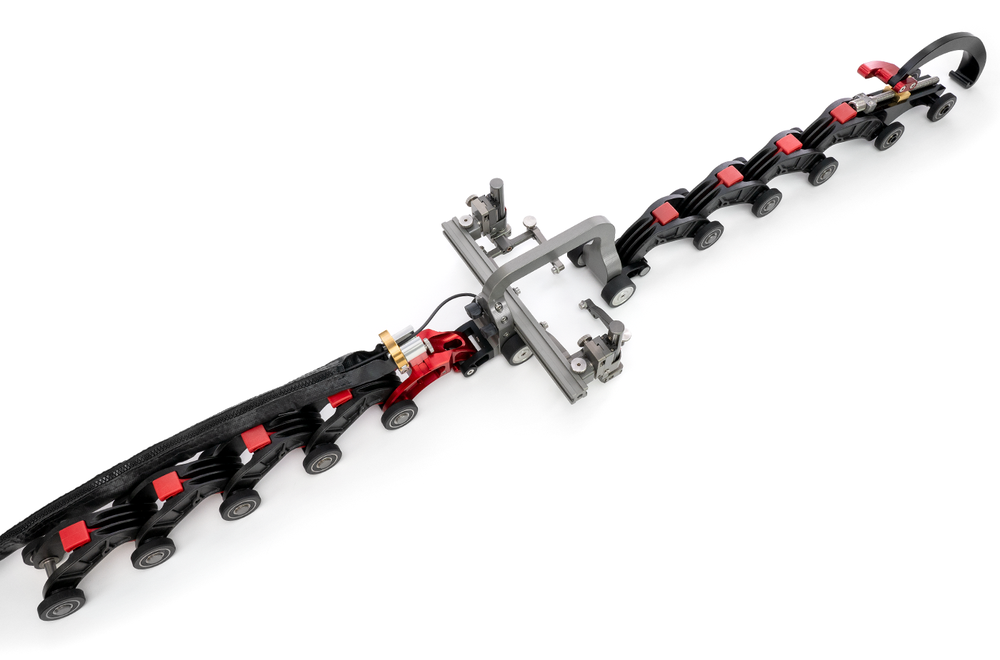

Conçu pour relever les défis uniques de l'inspection des matériaux non ferreux, le scanneur à chaîne avancé offre un alignement et une stabilité exceptionnels, ainsi qu'un positionnement précis de la sonde codée. Il est compatible avec une large gamme de matériaux, notamment l'acier austénitique, le plastique renforcé de fibres de verre (GFRP/GRP), le plastique renforcé de fibres de carbone (CFRP/CRP), le polyéthylène haute densité (HDPE) et divers plastiques. Plusieurs configurations de scanneurs sont disponibles pour répondre aux différents besoins d'inspection.

Le corps innovant du scanneur permet de travailler dans des espaces restreints, ne nécessitant que 10 cm (3,94 pouces) de largeur pour le balayage à une sonde et seulement 25 cm (9,84 pouces) pour le balayage à deux sondes. Cette conception compacte minimise le temps de préparation et les efforts lors de l'inspection des canalisations. Équipé d'un codage positionnel intégré et d'un système de liaison rapide, le scanneur peut s'adapter à une grande variété de diamètres sur des surfaces ferreuses et non ferreuses, ce qui rend votre processus d'inspection plus efficace que jamais.

Ce scanneur manuel à chaîne avancé garantit des inspections précises et fiables en déplaçant en douceur les sondes multi-éléments autour des tuyaux, des cuves et des réservoirs. Capable de s'adapter rapidement à des diamètres allant de 10,2 à 96,5 cm (4 à 38 pouces), le scanneur apporte un nouveau niveau de précision à vos inspections sur une grande variété de matériaux.

Caractéristiques principales:

• Encombrement minimal: Le balayage à une sonde ne nécessite que 10 cm (3,94 pouces) de largeur, tandis que le balayage à deux sondes ne nécessite que 25 cm (9,84 pouces), ce qui en fait un outil idéal pour les environnements où l'espace est restreint.
• Chaîne réglable: Inspectez des tuyaux de 10,7 à 96,5 cm (4,2 à 38 pouces) de diamètre à l'aide de maillons rapides qui peuvent être facilement ajoutés ou retirés en fonction des besoins.
• Système de maillons rapides: Les maillons rapides se connectent en toute sécurité sans outils compliqués ni processus long. Il suffit de les verrouiller ensemble ou d'appuyer sur un bouton pour les déconnecter : pas de tracas, pas de frustration.
• Codeur intégré: Un encodeur positionnel sur l'axe X est intégré dans le lien de largeur réduite, ce qui permet un positionnement précis et exact du scanneur. Le codeur est entièrement compatible avec les instruments standard.
• Porte-sonde vertical polyvalent: Les supports de sonde verticaux à réglage quasi infini positionnent les sondes juste à côté de la soudure et sont compatibles avec la plupart des sabots de tierces parties.

aites l'expérience d'une précision sans faille sur les matériaux ferreux et non ferreux grâce au scanneur à chaîne avancé. Les inspections de soudures sont plus rapides, plus précises et plus faciles que jamais.

Inspection semi-automatisée des soudures à haute température

Réduisez les risques opérationnels et augmentez la productivité grâce à des informations en temps réel sur les actifs, même dans des environnements à haute température allant jusqu'à 350°C (662°F). Ce scanneur avancé permet d'effectuer des inspections de soudures en cours de production sans nécessiter d'arrêt ou d'isolement, ce qui permet d'effectuer des scans UT en continu sur des actifs chauds pendant que les tuyaux et les tubes restent en service.

Le scanneur magnétique d'inspection des soudures à haute température fournit un retour d'information précis et codé pour deux sondes, ce qui le rend idéal pour les applications à haute température. Grâce aux bras porte-sonde alternatifs disponibles en option, vous pouvez personnaliser votre configuration pour répondre à des besoins d'inspection spécifiques.

Caractéristiques principales:

• Codeur haute température: TSuivez le mouvement du scanneur avec précision. La roue codeuse surdimensionnée dissipe la chaleur de la surface de balayage, protégeant ainsi les composants sensibles. Le codeur est entièrement compatible avec tous les instruments standard de l'industrie.
• Poignée ergonomique: Disponible pour améliorer le contrôle et la maniabilité du scanneur pendant les inspections.
• Gestion des câbles à haute température: Protège les câbles, les tubes et les tuyaux de tout contact avec des surfaces chaudes, garantissant ainsi un fonctionnement ininterrompu.
• Roues magnétiques haute température: Les roues magnétiques revêtues d'uréthane résistent à l'accumulation de débris et garantissent un fonctionnement en douceur. Les roues empilables offrent une attraction magnétique supplémentaire pour des inspections plus flexibles.
• Frein: Verrouillez le scanneur en toute sécurité lorsque cela est nécessaire pour des inspections stables.
• Pinces à câbles: Gardez les câbles de l'encodeur proprement acheminés et organisés pour une installation propre et efficace.

Effectuez des inspections précises et fiables des soudures sur des surfaces à haute température sans interrompre les opérations. Le scanneur de cadre de soudure haute température garantit la productivité et la sécurité dans les environnements les plus exigeants.

Inspection semi-automatisée de la corrosion des faces de brides

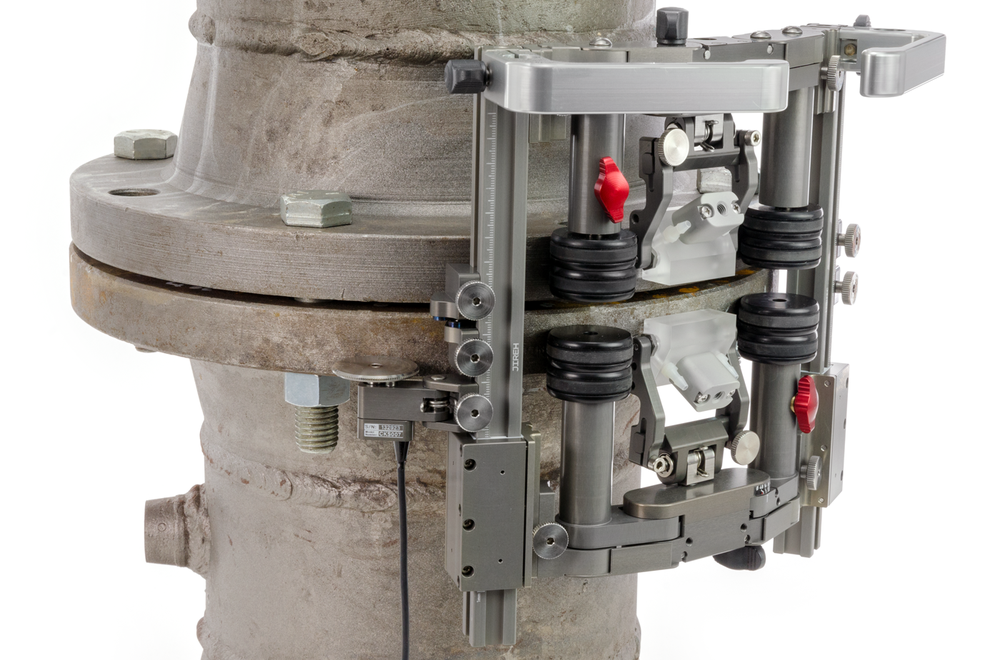

Le scanneur de brides prend en charge diverses inspections de raccords de brides, y compris la détection de la corrosion de la face de la bride. Il utilise une ou deux sondes à ultrasons multi-éléments guidées autour de la bride et transmet des informations de position codées à un instrument UT. Des roues magnétiques adhèrent aux surfaces ferreuses et un cadre articulé permet de l'utiliser sur des diamètres aussi petits que 7,6 cm (3 pouces).

Pour les scanners du col conique, un scanneur d'inspection de soudure standard peut être adapté en repositionnant les poignées et en ajustant le montant de l'outil. Alors que les inspections du bord extérieur et de la face du boulon sont typiques, la numérisation à partir du col conique garantit une couverture à 100 % de la face d'étanchéité. Consultez ce blogpour en savoir plus sur cette application.

Inspection semi-automatisée des buses

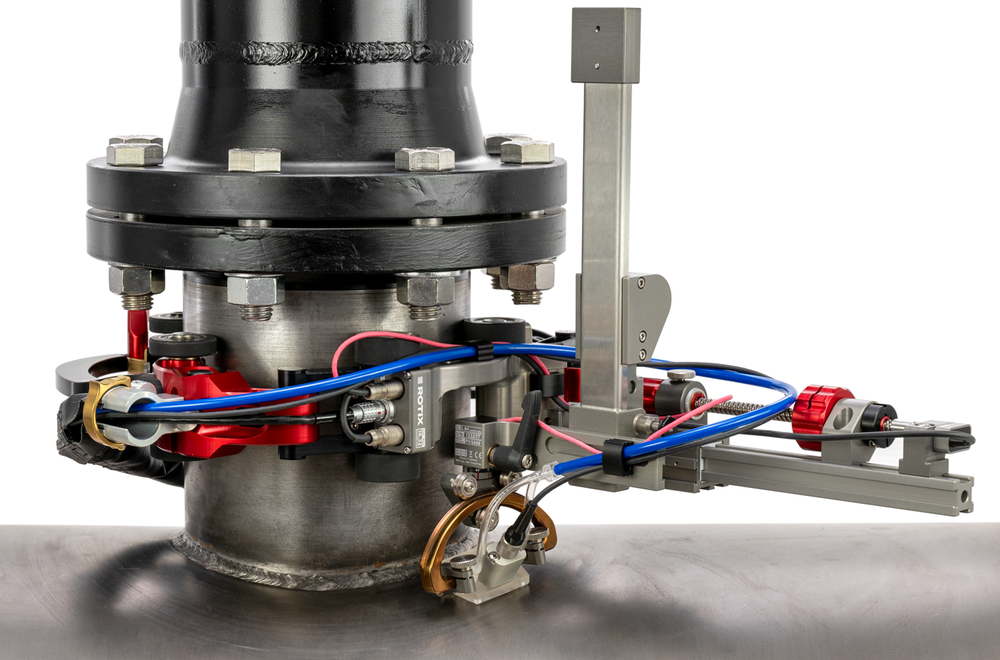

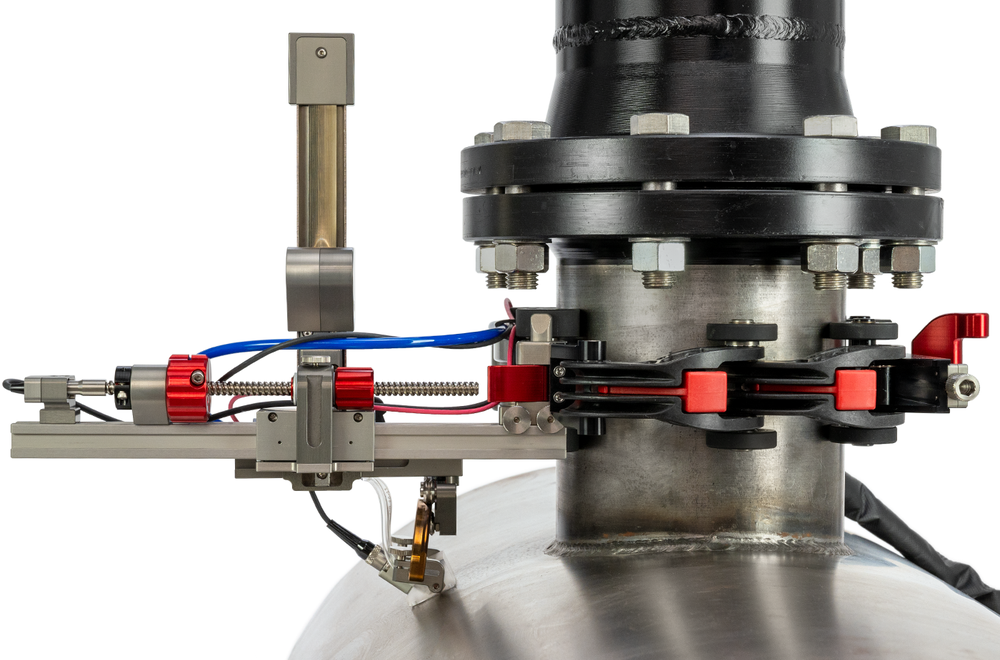

Ce scanneur manuel polyvalent est spécialement conçu pour l'inspection des soudures de buses et prend en charge les instruments à deux et trois axes. Instrumenté pour une large gamme de tailles de buses à 90 degrés à partir de 76,2 mm, le scanneur de soudures à la buse est compatible avec les matériaux ferritiques et austénitiques et s'intègre parfaitement à l'instrumentat Gekko. Avec un dégagement de seulement 127 mm (5 pouces), il est idéal pour les environnements à faible dégagement.

Le scanneur de soudure à buse allie stabilité et précision, en utilisant un système de chaîne innovant pour une inspection sécurisée sur les surfaces ferreuses et non ferreuses. Un support de sonde codé à longue course permet de mesurer avec précision l'angle d'inclinaison, ce qui garantit l'efficacité et la fiabilité des inspections des soudures à la buse, même dans les espaces restreints ne nécessitant que 12,5 cm (4.9 pouces) entre la cuve et la bride.

Caractéristiques principales:

• Chaîne à maillons rapides réglable:Les maillons rapides et la boucle réglable permettent un balayage sans faille sur différents diamètres de buses et de brides. La connexion et la configuration des longueurs de chaîne sont rapides et sans effort.
• Porte-sonde vertical codé: Offre une course verticale de 12,2 cm (4,8 pouces) avec mesure codée de l'obliquité, ce qui permet un réglage précis de l'angle de la sonde.
• Codage de l'obliquité: Ajustez la direction de la sonde indépendamment grâce au codage de l'obliquité, en fournissant un retour d'information sur la mesure de l'angle directement à votre instrument, pour une plus grande flexibilité.
• Système de positionnement de la sonde à curseur (PPS): Ajustez rapidement l'emplacement de la sonde grâce au système à vis sans fin, ce qui permet de gagner du temps et d'assurer un positionnement stable. Un bouton de verrouillage empêche tout déplacement accidentel pendant l'inspection.
• Codage de l'axe Y: Le codeur PPS fournit un retour d'information précis et en temps réel sur la position de la sonde, garantissant une grande précision lors des inspections.
• Liens rapides: Connectez les maillons rapides en toute sécurité, sans outils ni tracas. Ils se verrouillent et se déconnectent d'une simple pression, éliminant ainsi les frustrations liées aux connecteurs complexes.
• Gestion des câbles: Les colliers de serrage et les solutions de gestion des câbles permettent d'organiser les tubes et les câbles en toute sécurité, en les protégeant contre les dommages et en prolongeant la durée de vie de l'équipement. (Les gaines de gestion des câbles sont vendues séparément)

Faites l'expérience d'inspections efficaces et précises des soudures de buses grâce à cette solution avancée, conçue pour une flexibilité et un contrôle ultimes sur une gamme de matériaux et de configurations.

Inspections d'entrée de gamme

Les scanneurs de soudure d'entrée de gamme sont des outils compacts et simplifiés conçus pour des inspections de soudure efficaces et précises. Leur configuration rapide, leurs commandes intuitives et l'encodage positionnel intégré garantissent une facilité d'utilisation pour une grande variété d'applications de soudage. Qu'ils soient équipés de sondes multi-éléments (PA) ou TOFD, ces scanneurs offrent une grande flexibilité sur les surfaces ferreuses, ce qui en fait des solutions polyvalentes pour l'inspection des soudures sur les tuyauteries et les cuves.

Dotés de caractéristiques pratiques telles que des roues magnétiques, une gestion des câbles et des supports de sondes à joints coulissants hautement réglables, ces scanneurs maximisent l'efficacité tout en minimisant l'encombrement. La poignée ergonomique intégrée améliore encore la maniabilité, rendant les inspections plus faciles et plus confortables.

Caractéristiques principales:

• Inspection des soudures à deux sondes: Conçu pour chevaucher les soudures sur les tuyaux ferreux, le scanneur accueille deux sondes TOFD ou PA pour des inspections approfondies.
• Conception configurable: Personnalisez votre installation avec des roues magnétiques supplémentaires, des supports de sonde ou des barres de cadre alternatives, offrant des possibilités de configuration infinies pour répondre à vos besoins d'inspection spécifiques.
• Frein: Verrouillez le scanneur en toute sécurité lorsque vous en avez besoin à l'aide du frein intégré.
• Gestion des câbles: Les pinces à câbles intégrées permettent d'organiser et de protéger les câbles pendant le fonctionnement.
• Encodage positionnel: Le scanneur intègre un encodeur compatible avec tous les instruments standard, ce qui garantit une compatibilité transparente entre les applications.
• Roues magnétiques: Les roues magnétiques revêtues d'uréthane assurent une mobilité en douceur, résistent aux débris et peuvent être empilées pour augmenter l'attraction magnétique en cas de besoin.
• Poignée ergonomique: La poignée moulée par injection offre une prise robuste et confortable pour un contrôle sans effort du scanneur pendant les inspections.
• Point d'attache pour mousqueton: Protégez le scanneur pendant les applications de manutention ou d'accès par corde en l'attachant avec un mousqueton, pour éviter les chutes ou faciliter le déplacement vers l'avant si nécessaire.
• Inspection TOFD ou PAUT: Le scanner est équipé de bras de maintien de sonde TOFD et de sonde multi-éléments pour le support de sonde à joint coulissant, ce qui offre une grande souplesse dans les techniques d'inspection.
• Porte-sonde à joint coulissant: Les supports ajustables à profil bas s'adaptent à la plupart des sondes PA et TOFD, garantissant un alignement optimal pour des inspections précises.
• Capacités modulaires: Étendez vos capacités en convertissant ce scanner d'entrée de gamme en un scanneur de chaînes non ferreuses, améliorant ainsi la polyvalence sur différents matériaux.

Scanneur encodeur d'entrée de gamme avec système de fixation universel

Une autre option d'entrée de gamme présente une conception compacte qui inclut un codeur et un système de serrage universel convivial. Malgré sa petite taille, il maintient en toute sécurité une large gamme de combinaisons de sondes et de sabots et peut être utilisé d'une seule main, ce qui le rend parfait pour une utilisation dans des espaces étroits ou restreints. Le système de serrage innovant assure une mise en place rapide et sans effort de la sonde, ce qui rend les inspections plus rapides et plus efficaces.

Découvrez le reste de nos scanneurs semi-automatisés de contrôle par ultrasons ici.

Si vous êtes intéressé par des solutions entièrement automatisées, consultez notre offre intégrée ici.
