Les engrenages sont des composants essentiels dans une variété d'équipements miniers, tels que les engrenages de circonférence, les pignons, les engrenages à taureaux et les trains d'entraînement des sucreries. Pour des raisons de sécurité et de cycle de vie, chaque engrenage doit être étroitement surveillé pour détecter les fissures de rupture de surface causées par les contraintes pendant le fonctionnement.
Des techniques telles que le test de pénétration de colorant (PT) et le test de particules magnétiques (MT) sont les méthodes d'inspection conventionnelles sur les engrenages, ce qui les rend coûteuses et longues.
Caractéristiques
- Détection en un seul passage des fissures dans les flancs des dents d'engrenage
- Conception de pointe optimisée pour couvrir une large gamme de tailles d'engrenages
- Haute tolérance au décollage et aux irrégularités de forme
- Rapide: 250 mm/s (10 in/s) ou plus rapide
- Robuste - Corps de sonde renforcé avec une bille en céramique de nitrure de silicium pour une résistance à l'usure
- Solution incluse dans la norme ASTM E2905
- Évitez de retirer la graisse et d'effectuer un nettoyage approfondi avant l'inspection
Détails
Une sensibilité plus rapide et meilleure
De par sa conception, Eddy Current Array (ECA) est plus sensible aux petits défauts de surface que les tests de particules magnétiques (MT), les tests de pénétration (PT) et les tests par ultrasons ( UT) en raison de la façon dont les courants de Foucault se propagent à l'intérieur des matériaux conducteurs, tels que ceux des engrenages. PT, MT et UT nécessitent également un traitement approfondi avant l'inspection (les surfaces doivent être exemptes de lubrifiant) et après l'inspection (le lubrifiant doit être appliqué à nouveau à la fin de l'inspection). Le multiplexage d'un réseau de bobines Test de courant de Foucault (ECT) permet de balayer des surfaces plus larges plus rapidement que d'autres techniques ou crayon ECT pourrait, permettant de balayer les flancs des dents des engrenages en une seule passe.
Dossiers informatisés
ECA donne au logiciel d'acquisition et d'analyse la possibilité d'afficher les données d'inspection des engrenages sous forme de scans 2D et 3D. Les C-scans obtenus avec la technologie ECA sont beaucoup plus simples à analyser et beaucoup plus précis que les autres méthodes d'affichage. Ces analyses peuvent facilement être enregistrées et signalées, ce qui représente également de grands avantages par rapport aux autres technologies d'inspection.
Inspection de qualité standard
La CEA respecte les ASNT E2905 Standard Practice for Examination of Mill and Kiln Girth Gear Teeth—Electromagnetic Methods pour inspecter les engrenages, assurer des résultats de qualité.
Tolérance de décollage élevée
Les formes et tailles de profil des dents dans les engrenages varient considérablement et nécessitent des sondes profilées qui peuvent minimiser le décollage, ce qui augmente la sensibilité de la sonde.

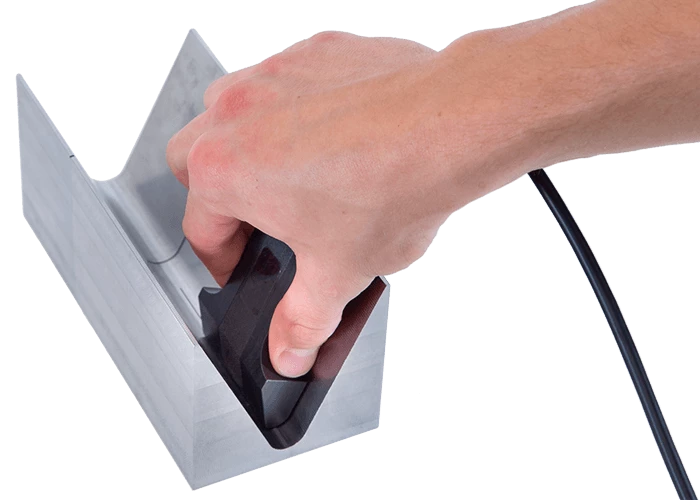

Robuste et facile à manipuler
Les sondes ECA pour engrenages sont ingénieusement équipées de billes en céramique de nitrure de silicium pour minimiser l'usure. La forme de la sonde facilite également la manipulation, même avec des gants.
Spécifications
GÉNÉRALITÉS
- Petit
- Moyen
- Grand
- Petit: 13-20
- Moyen: 20-30
- Grand: 30–42
- Conducteur long et unique
- 3 m (9,8 pi)
- Petit: 50 mm (2,0 pouces)
- Moyen: 76 mm (3,0 pouces)
- Grand: 112 mm (4,4 pouces)
- 500 kHz
- 250 kHz à 1 MHz
- Petit: 4,5 mm × 22
- Moyen: 4,5 mm × 33
- Grand: 4,5 mm × 48
- Petit: 32, 64
- Moyen: 64
- Grand: 128
