Sondes ECA DefHi

Voir Fissures circonférentielles - Performances de la sonde rotative, vitesse de la bobine

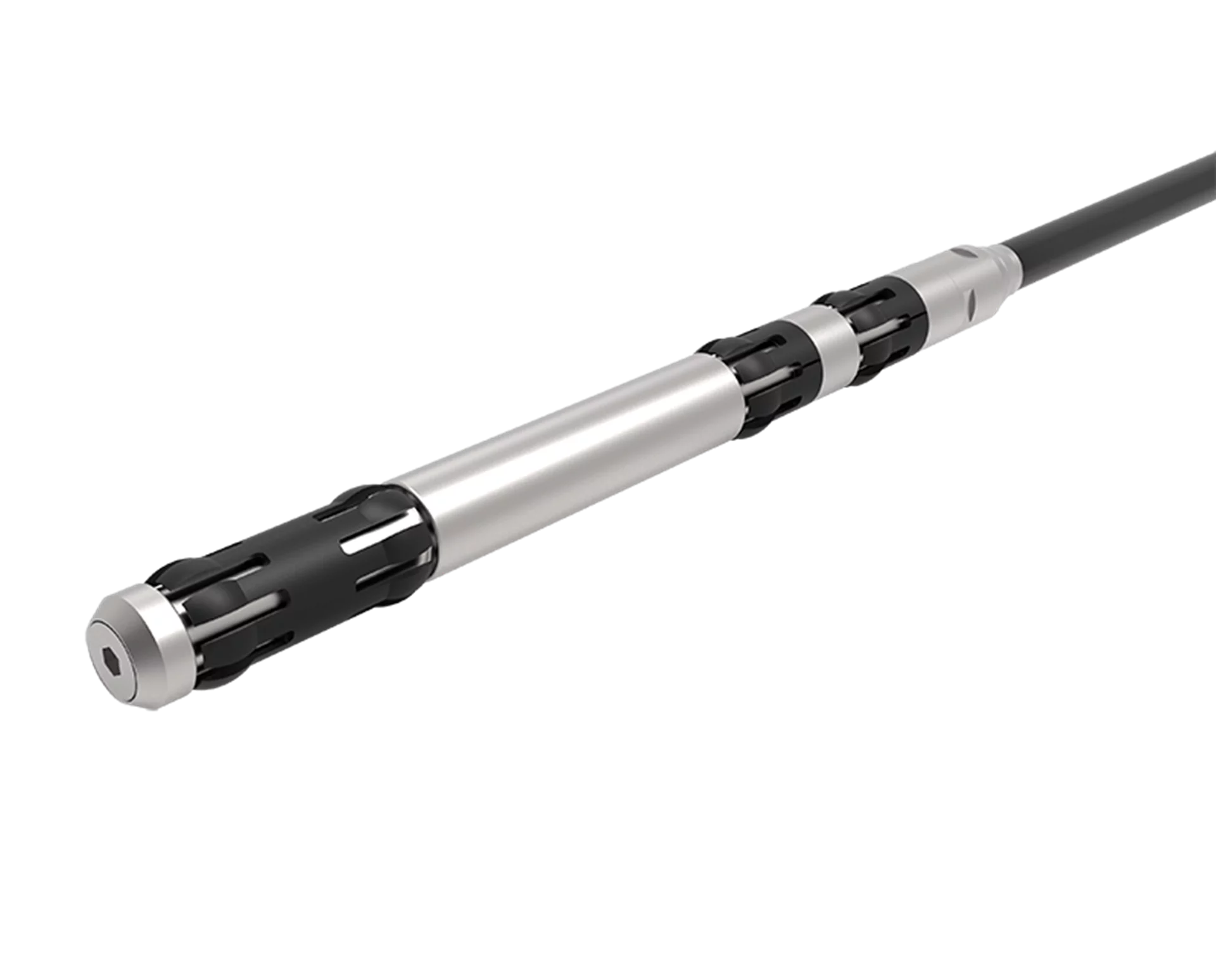

La sonde DefHi® est une sonde ECA multiplexée haute définition révolutionnaire Eddyfi®. Il est conçu pour inspecter les tubes non ferromagnétiques des condenseurs, des chauffe-eau d'alimentation et des échangeurs de chaleur.

Caractéristiques

  • Bobine combinée en un seul passage et sonde de réseau
  • Dimensionnement des fissures circonférentielles et axiales*
  • Résolution optimale et sensibilité uniforme avec la technologie à bobine ovale
  • Durabilité sans compromis (câble très résistant à la torsion, dispositifs de centrage remplaçables)
  • Gamme de fréquences plus large (HW à HF)
  • Analyse pratique avec diagramme à bandes pour bobine et scans 2D/3D pour l'imagerie matricielle
  • Disponible avec des options avancées uniquement

Détails

Il peut détecter efficacement les fissures circonférentielles au niveau des plaques de support de tube et des plaques tubulaires, ce que les sondes à bobine conventionnelles échouent notoirement. Le DefHi peut également détecter et dimensionner des défauts typiques dans n'importe quelle orientation, tels que l'usure, la corrosion et les micro-piqûres, ainsi que détecter la fissuration par corrosion sous contrainte (SCC). La conception multicanaux unique ECA de la sonde offre les mêmes performances qu'une sonde rotative, mais à des vitesses de sonde de bobine, le tout en un seul passage.

*Breveté

Avantages

Meilleure sensibilité

La sonde DefHi surmonte de nombreux inconvénients des techniques d'inspection de tube conventionnelles. La sonde utilise des bobines ovales pour une densité de bobine plus élevée, ce qui permet de détecter les défauts et d'estimer leur longueur circonférentielle et leur position, ce qu'une sonde à bobine standard ne peut pas faire. Les sondes à canette sont limitées au nombre de canaux de l'instrument de test - généralement 4 ou 8 - ce qui rend leur sensibilité trop faible pour être adéquate. Le multiplexage des bobines ovales permet d'accueillir jusqu'à 128 canaux, ce qui lui confère une bien plus grande sensibilité.

Cette sensibilité haute définition est uniforme et peut détecter des défauts orientés dans n'importe quelle direction, qui ne peuvent pas être compensés par d'autres sondes dites à matrice (sondes à matrice non multiplexées) ou sondes de climatisation (AC).

Ainsi, par rapport aux sondes à bobine standard ECT, le DefHi peut faire la distinction entre les diverses géométries complexes à l'intérieur de l'échangeur de chaleur et du tube de condenseur pour permettre de détecter, dimensionner et caractériser avec précision les petites fissures longitudinales et circonférentielles de volume.

Meilleure vitesse

Par rapport à la technologie des sondes rotatives, le DefHi peut généralement balayer les extrémités des tubes à une vitesse de 5 secondes par tube grâce au multiplexage électronique des canaux. Il exploite les entrées physiques de l'instrument de test Ectane® 2 pour accueillir jusqu'à 128 canaux. Par conséquent, la sonde DefHi est capable du même type d'acquisitions à grande vitesse que les sondes à bobine, tout en étant capable d'inspecter des longueurs complètes de tubes.

Meilleure visualisation

Outre les signaux conventionnels, Magnifi® utilise également les données d'inspection de DefHi pour produire des C-scans 2D et 3D avec des palettes de couleurs pour distinguer les défauts, ce qui n'est pas possible avec les données de la sonde de canette. Par exemple, avec la sonde DefHi, les plaques tubulaires donnent des réponses angulaires par rapport aux défauts, donc elles apparaissent clairement sur les C-scans comme ayant une longueur et une profondeur circonférentielles, ce qui les rend faciles à repérer et à caractériser.

Spécifications

GÉNÉRALITÉS

Technologies de bobine
  • Bobine différentielle et absolue
  • Emission-réception de bobines de crêpes ovales
  • 1 × rangée pour les défauts circonférentiels
  • 2 × rangées pour les défauts circonférentiels et axiaux
Vitesse d'inspection maximale
  • 1 m/s (39,4 pouces/s)
Poly
  • 9 mm (0,375 pouce)
  • Nylon anti-pli
Norme d'étalonnage
  • Norme ASME modifiée
Connecteur
  • 160 broches
